HS-2F6E

Q: Was ist der klassische Anwendungsfall für den HS-2F6E?

Überwachungsketten zwischen Gebäuden: Die beiden 155M-SC-Faserports kaskadieren von Gebäude zu Gebäude, während die sechs 10/100M-RJ45-Ports einen Block von IP-Kameras pro Etage oder Mast versorgen. Mit Hardware-VLAN-Schalter und beiliegenden Wandmontage-Winkeln — fünf Jahre Feldeinsatz auf dem bewährten IC+-Chipset.

Q: Wie funktionieren der VLAN-Schalter und die Glasfaser-Modelle?

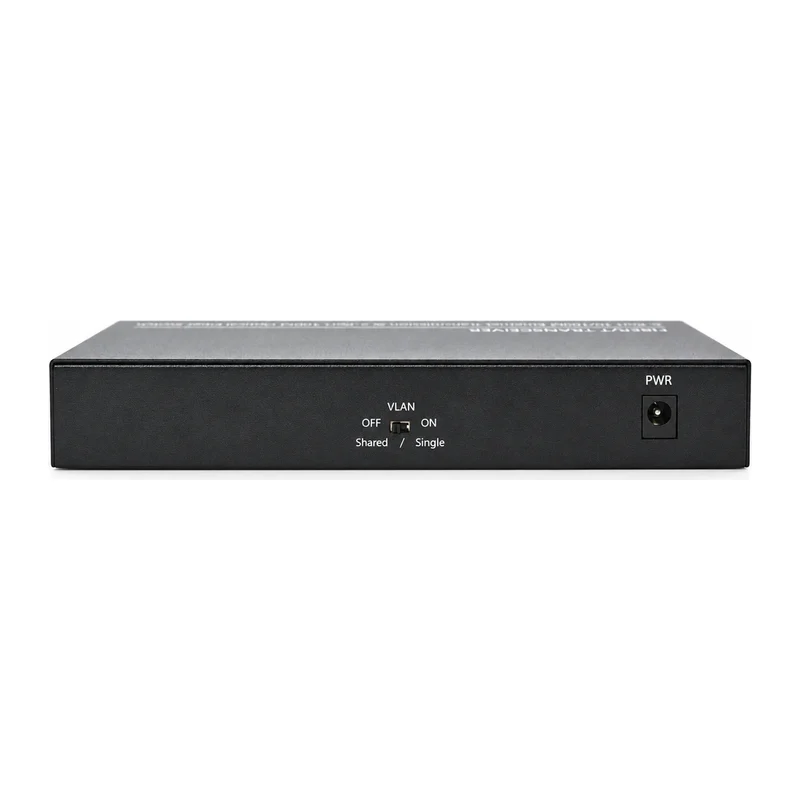

Der Hardware-VLAN-Schalter trennt Uplink- und Kameraports mit einer Bewegung — ganz ohne Software. Die Glasfaser-Optionen entsprechen unseren Konvertern: Dual-Fiber S20/S40 mit 20 oder 40 km oder Single-Fiber-WDM als A/B-Paare mit 1310 und 1550 nm. Der zweite Faserport verkettet den nächsten Switch, sodass eine ganze Straße von Knoten eine Kette teilen kann.

Q: Welche Versorgung und Montage werden unterstützt?

Ein Standard-AC-100–240-V-Adapter versorgt den Switch, mit 5–12-V-DC-Buchse für Schaltschrank-Netzteile; der Verbrauch bleibt bei höchstens 5 W. Wandmontage-Winkel liegen bei, und das blaue Metallgehäuse (197 × 73.5 × 29 mm) bietet PWR- und je-Port-LINK/ACT-LEDs. Die 2K-MAC-Tabelle und die 1.2-Gbps-Backplane bewältigen typische Kamera-Lasten; 1 Jahr Garantie.

HS-2F6E

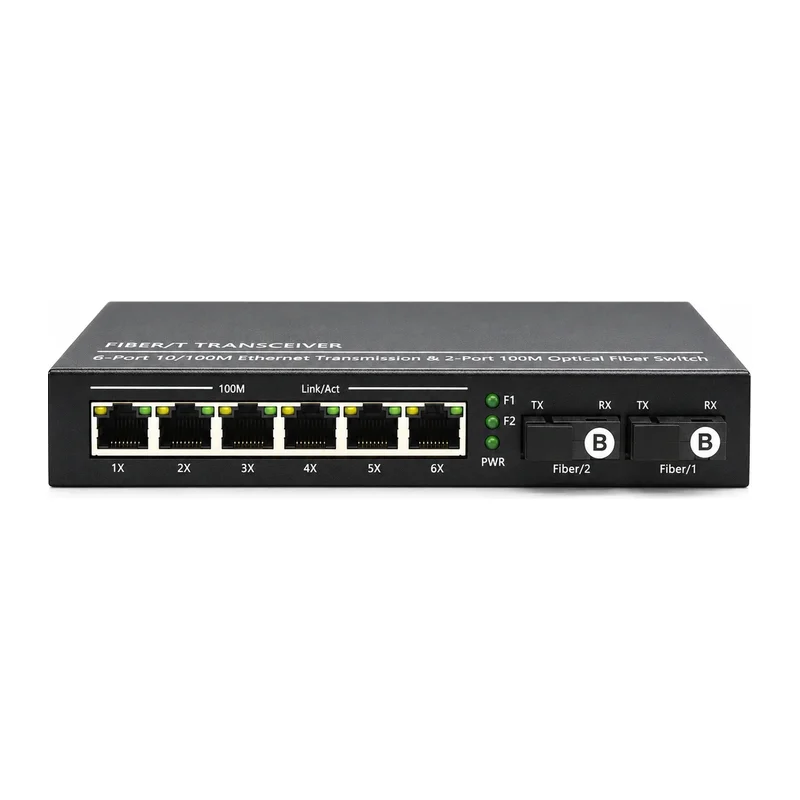

Fast Ethernet Konverter — 2 fiber + 6 copper

2 × 100Base-FX SC + 6 × 10/100Base-TX RJ45IEEE 802.3 / 802.3u / 802.3x / 802.1p / 802.1d / 802.1q1K1 Jahr Garantie

2 × 155M SC + 6 × 10/100M RJ45

Hardware-VLAN-Isolationsschalter

WDM-Single- und Dual-Fiber-Modelle

Wandmontage-Winkel inklusive

Kaskadierbar — Faser 2 zum nächsten Switch

Technische Daten

Ports	2 × 100Base-FX SC + 6 × 10/100Base-TX RJ45
Standards	IEEE 802.3 / 802.3u / 802.3x / 802.1p / 802.1d / 802.1q
MAC-Adresstabelle	1K
Jumbo-Frames	64–1518 bytes (no jumbo)
Backplane-Bandbreite	1.6 Gbps
Latenz	< 150 μs
Wellenlänge	850 / 1310 / 1490 / 1550 nm
Übertragungsdistanz	550 m (MM) – 100 km (SM)
LED-Anzeigen	PWR, per-port LINK/ACT
Stromversorgung	AC 100–240 V (DC 5–12 V socket)
Leistungsaufnahme	≤ 8 W
Zertifizierungen	CE, FCC, RoHS, CCC
Betriebstemperatur	0 ~ +75 °C
Lagertemperatur	-20 ~ +85 °C
Luftfeuchtigkeit	5–90% non-condensing
Abmessungen (L×B×H)	178 × 76 × 27 mm
Gewicht	0.6 kg
Gehäuse	Metal, blue
Garantie	1 year

Bestellinformationen

Modell	Beschreibung
HS-2F6E-S	Dual-Fiber SC — Multimode 550 m bis Singlemode 120 km, volle Distanzabdeckung
HS-2F6E-BX	Single-Fiber-WDM-Optionen (A/B, TX 1310 / 1550 nm)

SC-Stecker als Standard; FC/ST und andere Distanzen auf Anfrage. Netzteile: US-Stecker Standard, EU/GB optional. SFP-Slot-Modelle akzeptieren jedes MSA-konforme SFP-Modul, auch Dritthersteller (Coding auf Anfrage).

FAQ

Was ist der klassische Anwendungsfall für den HS-2F6E?

Überwachungsketten zwischen Gebäuden: Die beiden 155M-SC-Faserports kaskadieren von Gebäude zu Gebäude, während die sechs 10/100M-RJ45-Ports einen Block von IP-Kameras pro Etage oder Mast versorgen. Mit Hardware-VLAN-Schalter und beiliegenden Wandmontage-Winkeln — fünf Jahre Feldeinsatz auf dem bewährten IC+-Chipset.

Wie funktionieren der VLAN-Schalter und die Glasfaser-Modelle?

Der Hardware-VLAN-Schalter trennt Uplink- und Kameraports mit einer Bewegung — ganz ohne Software. Die Glasfaser-Optionen entsprechen unseren Konvertern: Dual-Fiber S20/S40 mit 20 oder 40 km oder Single-Fiber-WDM als A/B-Paare mit 1310 und 1550 nm. Der zweite Faserport verkettet den nächsten Switch, sodass eine ganze Straße von Knoten eine Kette teilen kann.

Welche Versorgung und Montage werden unterstützt?

Ein Standard-AC-100–240-V-Adapter versorgt den Switch, mit 5–12-V-DC-Buchse für Schaltschrank-Netzteile; der Verbrauch bleibt bei höchstens 5 W. Wandmontage-Winkel liegen bei, und das blaue Metallgehäuse (197 × 73.5 × 29 mm) bietet PWR- und je-Port-LINK/ACT-LEDs. Die 2K-MAC-Tabelle und die 1.2-Gbps-Backplane bewältigen typische Kamera-Lasten; 1 Jahr Garantie.
