HS-1G8E
Gigabit Konverter — 1 fiber + 8 copper
1 × 1000Base-X SC + 8 × 10/100/1000Base-T RJ45MarvellIEEE 802.3 / 802.3u / 802.3ab / 802.3z / 802.3x / 802.1q / 802.1p / 802.1d1 Jahr Garantie
- 1 × 1.25G Faser + 8 × Gigabit-RJ45
- 4K-MAC-Tabelle, 9.2K-Jumbo-Frames
- 18 Gbps Backplane, Wire-Speed-Forwarding
- SFP-Slot-Version verfügbar (HS-1G8E-F)
- Metallgehäuse, wandmontierbar
Produktübersicht

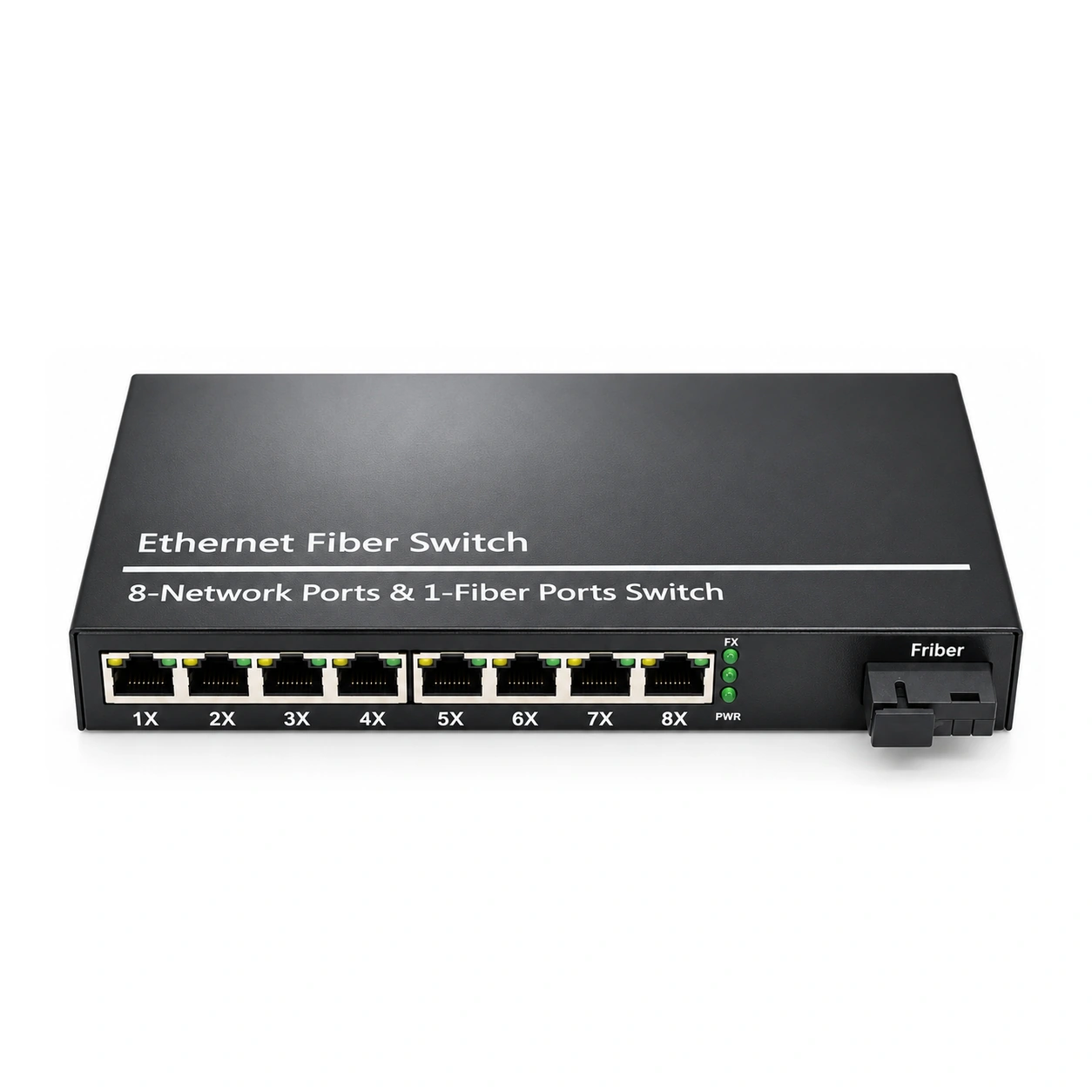

Acht Gigabit-Kupferports plus ein 1.25G-Faser-Uplink im bewährten 215-mm-Metallgehäuse. Importierter Marvell-Chipsatz hält die Leistungsaufnahme niedrig, das 18G-Backplane leitet alle acht Ports mit Leitungsgeschwindigkeit weiter. Standardwahl für Geschosskästen und Kameragruppen.
Technische Daten
| Ports | 1 × 1000Base-X SC + 8 × 10/100/1000Base-T RJ45 |
|---|---|
| Chipset | Marvell |
| Standards | IEEE 802.3 / 802.3u / 802.3ab / 802.3z / 802.3x / 802.1q / 802.1p / 802.1d |
| MAC-Adresstabelle | 4K |
| Paketpuffer | 1 Mbit |
| Jumbo-Frames | 9216 bytes |
| Backplane-Bandbreite | 18 Gbps |
| Latenz | < 10 μs |
| Wellenlänge | 850 / 1310 / 1490 / 1550 nm |
| Übertragungsdistanz | 550 m (MM) – 100 km (SM) |

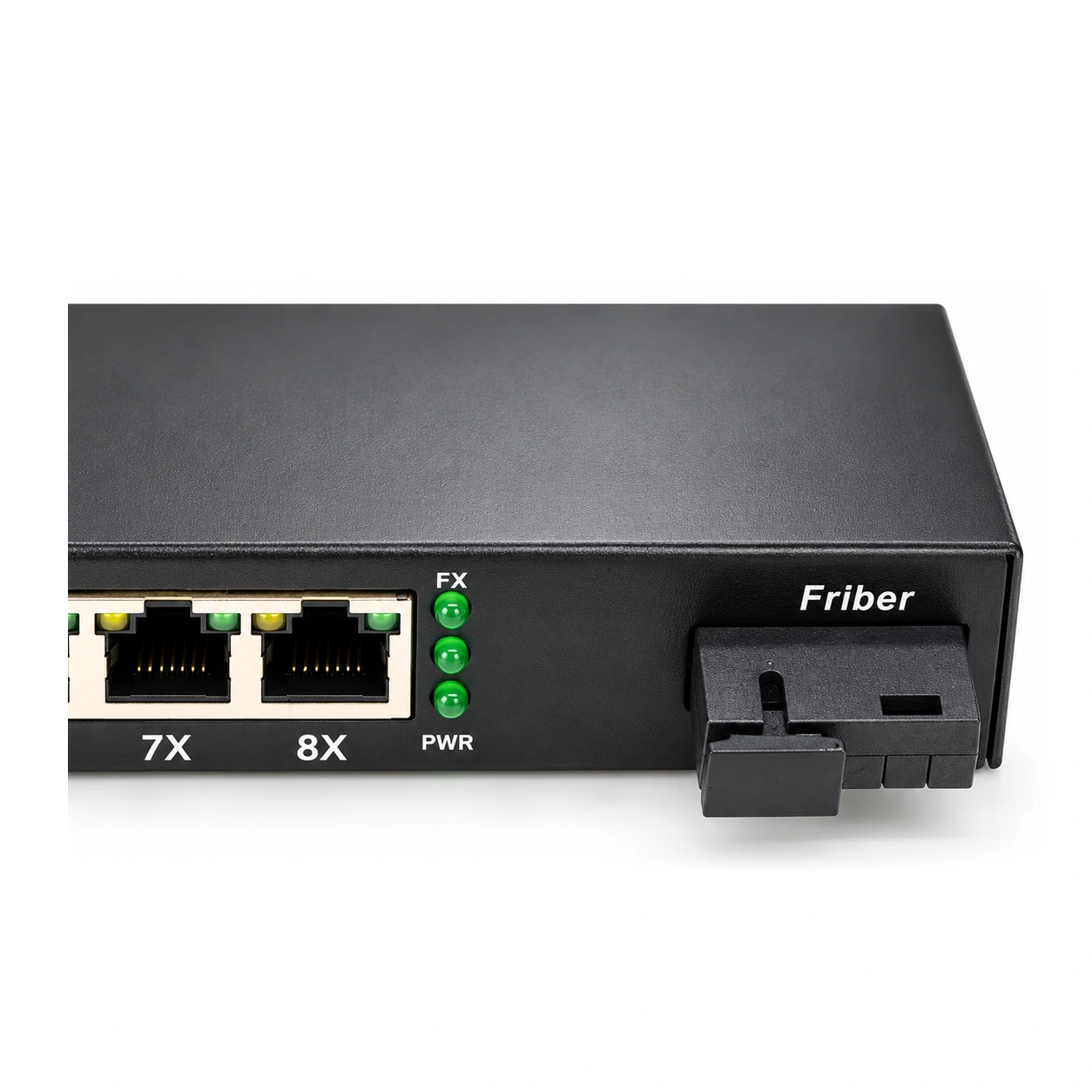

| LED-Anzeigen | PWR, per-port LINK/ACT |
| Stromversorgung | AC 100–240 V (DC 5 V socket) |
| Leistungsaufnahme | 2.2–4.5 W |
| Zertifizierungen | CE, FCC, RoHS, CCC |
| Betriebstemperatur | -10 ~ +55 °C |
| Lagertemperatur | -40 ~ +70 °C |
| Luftfeuchtigkeit | 5–90% non-condensing |
| Abmessungen (L×B×H) | 215 × 107 × 26 mm |
| Gewicht | 0.5 kg |
| Gehäuse | Metal, black |
| Garantie | 1 year |
Bestellinformationen
| Modell | Beschreibung |
|---|---|
| HS-1G8E-S20 / A20 / B20 | SC, Dual-Fiber / WDM TX 1310 / TX 1550 nm, 20 km |
| HS-1G8E-S40 / AB40 | 40 km Dual-Fiber / BiDi-Optionen |
SC-Stecker als Standard; FC/ST und andere Distanzen auf Anfrage. Netzteile: US-Stecker Standard, EU/GB optional. SFP-Slot-Modelle akzeptieren jedes MSA-konforme SFP-Modul, auch Dritthersteller (Coding auf Anfrage).
Typische Anwendungen
Videoüberwachung & SicherheitUnternehmen & CampusISP / Metro-Netze
FAQ
Welche Einsatzszenarien passen am besten zum HS-1G8E?
Er ist die Standardwahl für Geschosskästen und Kameragruppen: acht Gigabit-Kupferports bedienen Kameras, Access Points oder PCs, während ein einzelner 1.25G-SC-Faserport den Uplink trägt. Der importierte Marvell-Chipsatz hält die Aufnahme niedrig, das 18-Gbps-Backplane leitet alle acht Ports mit Leitungsgeschwindigkeit im bewährten 215-mm-Metallgehäuse weiter.
Welche Distanz- und Stecker-Optionen sind verfügbar?
Die Standardmodelle erreichen 20 km: S20 Dual-Fiber, A20 und B20 Single-Fiber-WDM mit 1310 nm bzw. 1550 nm Sendewellenlänge. Für längere Strecken gibt es 40-km-Dual-Fiber- und BiDi-Optionen, Multimode-Faser schafft 550 m. Für Stecker-Flexibilität ersetzt die Variante HS-1G8E-F den festen SC-Port durch einen SFP-Slot.
Gibt es Leistungsdaten, die man vor der Installation kennen sollte?
Ja: 4K-MAC-Tabelle, 9216-Byte-Jumbo-Frames und unter 10 Mikrosekunden Latenz, mit 802.1Q-VLAN- und QoS-Support. Wandmontagefähig, lüfterlos, versorgt mit 100–240 V AC alternativ 5-V-DC-Buchse, bei 2.2–4.5 W. Die LEDs zeigen PWR und LINK/ACT je Port. Garantie: 1 Jahr.
