Bevor Sie irgendetwas einstecken
Fünf Minuten Planung verhindern die meisten Supportanrufe. Gleichen Sie Wellenlängenpaar und Distanzklasse mit der tatsächlichen Kabeltrasse ab (nicht der Kartendistanz), bestätigen Sie die Faserart — Singlemode gelb, Multimode orange — und wischen Sie jede Ferrule mit einem Zug vor dem Einfügen. Staubschutzkappen bleiben bis zum Moment des Einsteckens auf; eine unbedeckte Ferrule auf einer Baustelle sammelt an einem Nachmittag genug Schmutz, um 3 dB zu kosten.
Stromversorgung und Erdung im Feld
Nutzen Sie das mitgelieferte Netzteil oder ein reguliertes Ersatz-Netzteil mit gleicher Spannung und Stromstärke — Unterspannung verursacht zufällige Link-Abbrüche, die wie Faserfehler aussehen, und unregulierte 12-V-Netzteile haben mehr Konverter gegrillt als Blitze. In Industrieschränken montieren Sie Konverter auf DIN-Clips fern von Frequenzumrichtern und Schützen, und legen den Faser-Patchkabel niemals in dieselbe Trasse wie Motorleitungen. Liegen beide Enden in getrennten Gebäuden, prüfen Sie das Erdungskonzept — alle Konverter setzen verbundene Erden voraus; ein „schwimmendes“ Gebäude erzeugt Potenziale, die über die Kabelschirmung abfließen.
Die LEDs lesen
Lesen Sie die LEDs anhand des Handbuchs des jeweiligen Konverters. Die Anzeigen für Stromversorgung, optischen Link und Kupfer-Link beschreiben gerätespezifische Zustände und können durch LFP, FEF oder die Konfiguration beeinflusst werden. Eine leuchtende Faser-LED allein beweist nicht, dass beide Richtungen, das optische Budget und der Nutzverkehr in Ordnung sind. Prüfen Sie beide Endpunkte, die Schnittstellenfehler und einen Verkehrstest, bevor Sie den Fehler auf die Kupferseite eingrenzen.
LFP: Was die Link-Fault-Weiterleitung bewirkt
Ohne LFP sieht eine gebrochene Faser wie eine untätige Strecke aus: Der NVR zeichnet weiter Schwarz auf, Alarme schweigen, und der Fehler wird entdeckt, wenn jemand Aufnahmen braucht. Mit aktivierter LFP wird ein Faserfehler auf den Kupferport weitergeleitet — das angeschlossene Gerät sieht seinen Link fallen, Switch-Ports reagieren (SNMP-Traps, NVR-Alarme, Failover greift), und Monitoring-Systeme merken es in Sekunden. Aktivieren Sie sie auf überwachter Infrastruktur; deaktivieren Sie sie an Strecken zu einfachen Endgeräten, wo Sie keine geräteseitigen Alarme für einen fernen Faserschuss wollen.
Die fünf häufigsten Feldfehler
Prüfen Sie die komplementären BiDi-Wellenlängen, die Sauberkeit der Steckverbinder, die Empfangsleistung anhand der Grenzwerte der jeweiligen Optik, die Autonegotiation-Einstellungen der Kupferseite und beide Richtungen des Faserpfads. Verwenden Sie keine universelle Schwelle von −28 dBm: Empfindlichkeits- und Überlastgrenzen unterscheiden sich je nach Optik. Halten Sie die Befunde fest, bevor Sie Geräte ersetzen.

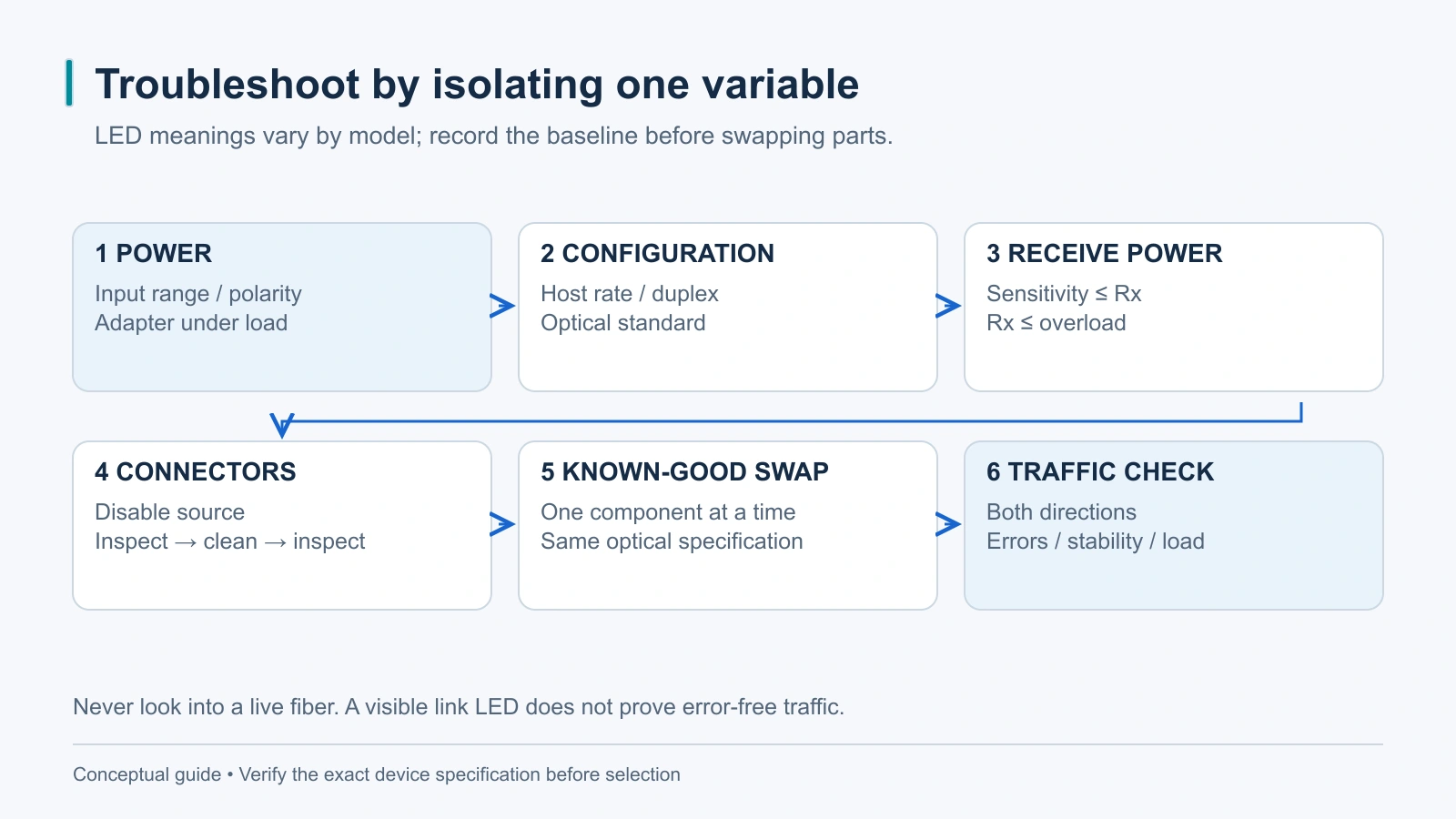

Ein Zehn-Minuten-Isolationsverfahren
Fällt der Link: Tauschen Sie das Konverterpaar gegen ein bekannt gutes Ersatzpaar — verbindet das Ersatz, ist das Original defekt; sonst liegt der Fehler im Kabel. Danach umgehen Sie die Patch-Panels mit einem kurzen Testkabel direkt Konverter-zu-Konverter — Panels verursachen ein Drittel der Feldfehler. Dann prüfen Sie die DDM-RX-Leistung beidseits: unter −28 dBm heißt das optische Budget ist aufgebraucht (schmutzige, geknickte oder durchtrennte Faser); nahe der Spezifikation ohne Link heißt Geschwindigkeit oder Paarung. Zuletzt Autonegotiation auf der Kupferseite neu ausführen. Zehn Minuten, drei Werkzeuge — und 90 % der „toter Konverter“-Anrufe entpuppen sich als Kabel oder Konfiguration.
Wann ins Rack: Skalieren mit einem Chassis
Ein kompatibles Rack-Chassis kann Stromversorgung und Wartung vereinfachen, wenn viele Konverter gemeinsam installiert sind. Bestätigen Sie die freigegebenen Konvertermodelle, Hardwarerevisionen, Montageteile, die Leistung pro Slot und die Redundanz der verbauten Netzteile. Gehen Sie nicht davon aus, dass jeder eigenständige Konverter in ein Chassis passt oder dass jedes Netzteil oder Modul im laufenden Betrieb getauscht werden kann.
