HS-1G1E
Gigabit Konverter — 1 fiber + 1 copper
1 × 100/1000Base-X SC + 1 × 10/100/1000Base-T RJ454 Gbps1.3–3 W
Fiber-Media-Konverter

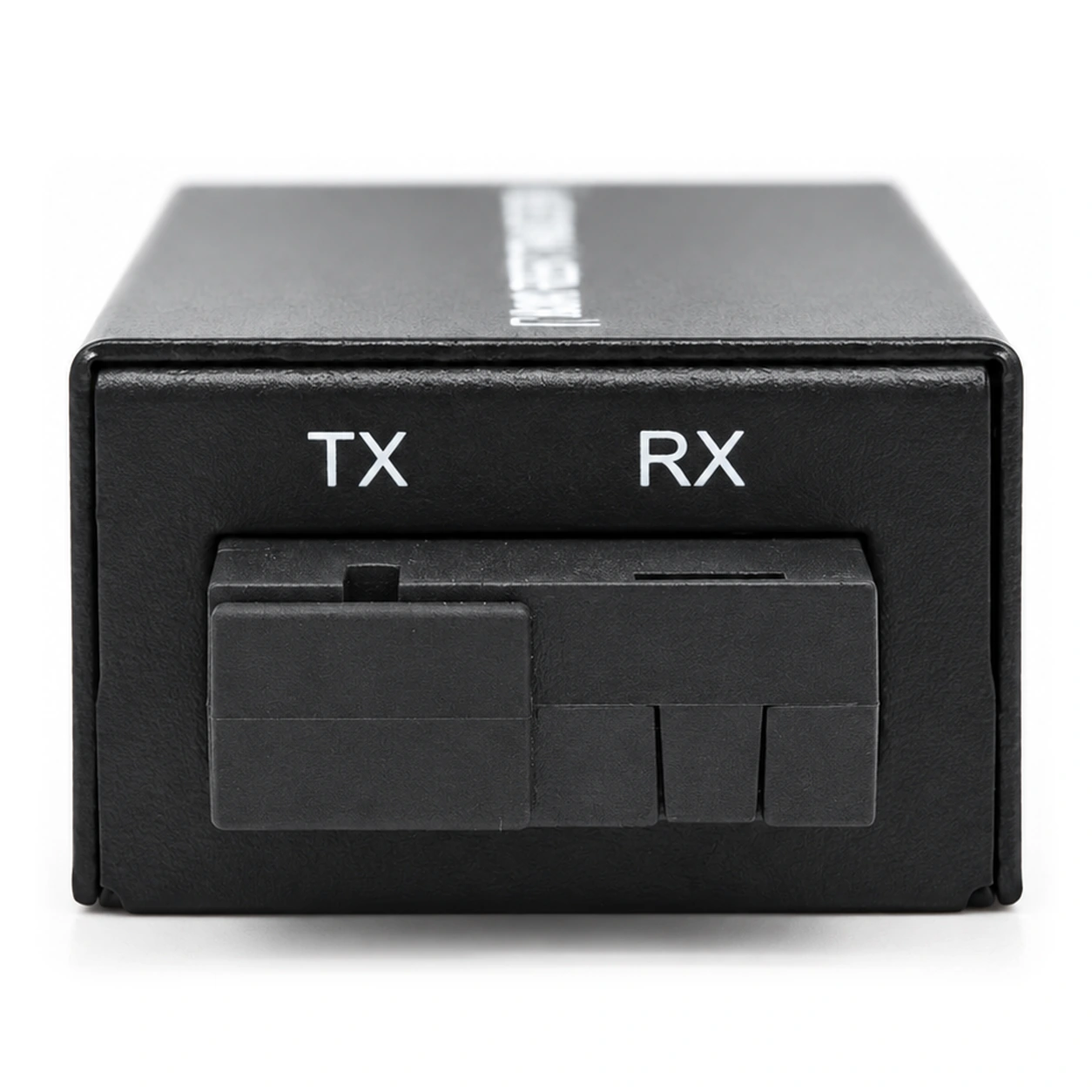

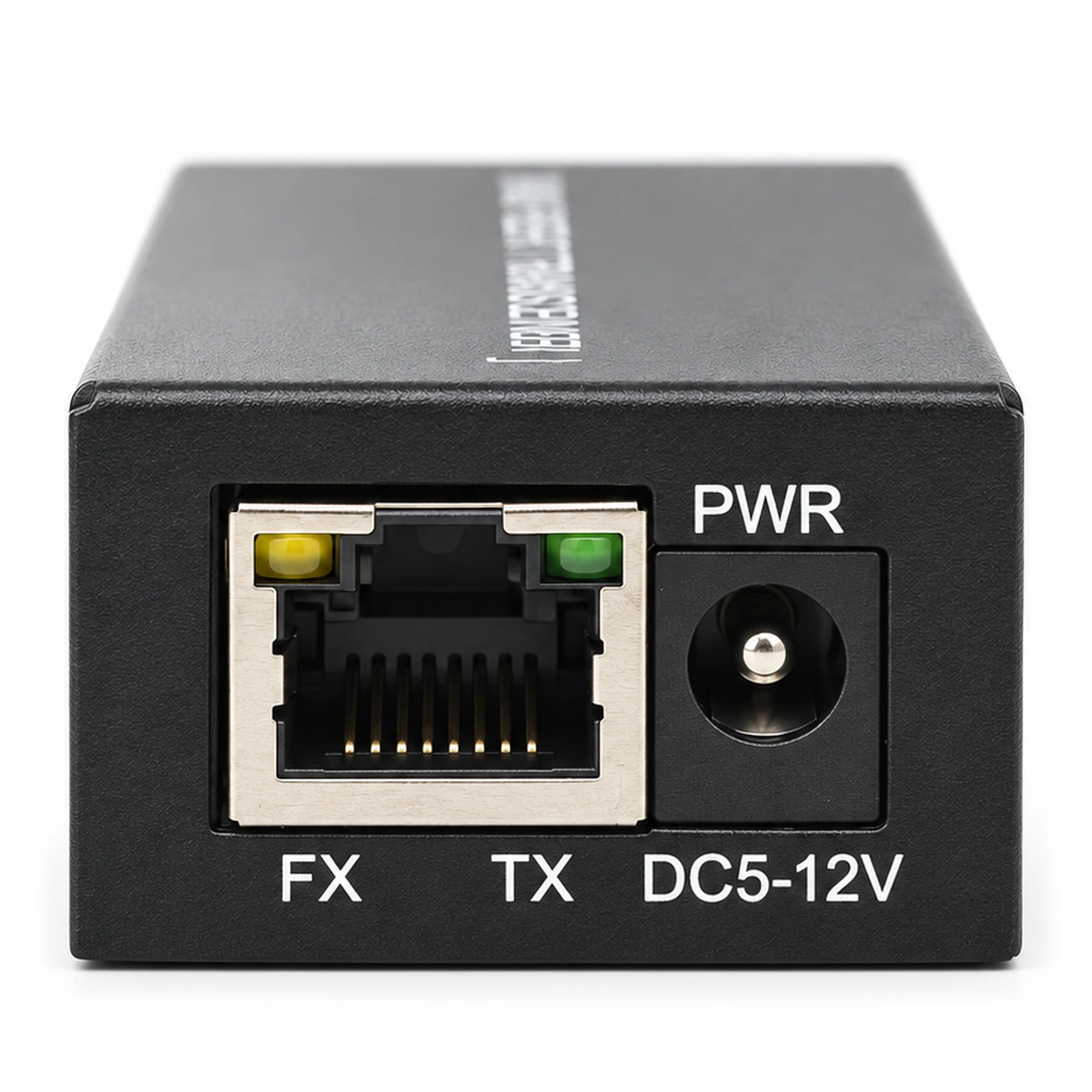

HS-1G1EM
Mini Gigabit Konverter — 1 fiber + 1 copper
1 × 100/1000Base-X SC + 1 × 10/100/1000Base-T RJ45IEEE 802.3 / 802.3u / 802.3ab / 802.3z / 802.3x2K1 Jahr Garantie
- Super-Mini 62.3 × 42.3 × 22 mm
- Volle Gigabit-Konvertierung, 4G-Backplane
- Dual-Fiber- und Single-Fiber-WDM-Versionen
- Ideal für Kästen und Mast-Schränke
- 2 Jahre Garantie
Produktübersicht
Ein Super-Mini-Gigabit-Konverter für beengte Einbausituationen: Verteilerkästen, Mast-Schränke, Teilnehmerseite. Volle 1000-Mbps-Konvertierung, SC-Faserport und 5-V-Versorgung im 62.3 × 42.3 × 22 mm Metallgehäuse.
Technische Daten
| Ports | 1 × 100/1000Base-X SC + 1 × 10/100/1000Base-T RJ45 |
|---|---|
| Standards | IEEE 802.3 / 802.3u / 802.3ab / 802.3z / 802.3x |
| MAC-Adresstabelle | 2K |
| Jumbo-Frames | 9216 bytes |
| Backplane-Bandbreite | 4 Gbps |
| LED-Anzeigen | PWR, TP, FX |
| Stromversorgung | AC 100–240 V / DC 5 V 2 A |
| Leistungsaufnahme | 1.3–3 W |
| Zertifizierungen | CE, FCC Class A, RoHS, CCC |
| Betriebstemperatur | -10 ~ +55 °C |
| Lagertemperatur | -40 ~ +70 °C |
| Luftfeuchtigkeit | 5–95% non-condensing |
| Abmessungen (L×B×H) | 62.3 × 42.3 × 22 mm |
| Gewicht | 0.1 kg |
| Garantie | 1 year |
Bestellinformationen
| Modell | Beschreibung |
|---|---|
| HS-1G1EM-S20 | Dual-Fiber, SC, SM, 20 km |
| HS-1G1EM-A20 / B20 | Single-Fiber-WDM, TX 1310 / 1550 nm, SC, 20 km |
SC-Stecker als Standard; FC/ST und andere Distanzen auf Anfrage. Netzteile: US-Stecker Standard, EU/GB optional. SFP-Slot-Modelle akzeptieren jedes MSA-konforme SFP-Modul, auch Dritthersteller (Coding auf Anfrage).
Typische Anwendungen
Breitband FTTH / FTTBVideoüberwachung & SicherheitUnternehmen & Campus
FAQ
Wo ist der Mini-HS-1G1EM am sinnvollsten?
Überall, wo der Platz eng ist: Geschoss-Verteilerkästen, Mast-Schränke, Teilnehmer-Seitengehäuse und andere Orte, an die ein normal großer Konverter nicht passt. Trotz des Taschen-Metallgehäuses von 62.3 × 42.3 × 22 mm und 0.1 kg liefert er vollständige Gigabit-Konvertierung mit derselben 4-Gbps-Backplane wie der Standard-HS-1G1E.
Welche Distanzoptionen gibt es beim Mini-Modell?
Der Mini folgt der Bestellstruktur der normalen Serie: Der HS-1G1EM-S20 ist die Dual-Fiber-Singlemode-Version für 20 km, die HS-1G1EM-A20/B20 bilden das Single-Fiber-WDM-Paar mit 1310 nm bzw. 1550 nm über eine Faser — pro Strecke immer ein A und ein B einbauen. Multimode-Versionen für kurze Gebäudestrecken sind ebenfalls erhältlich.
Wie wird er versorgt und montiert?
Er nutzt dieselben kleinen Netzteile wie die Standard-Konverter — 100–240 V AC Eingang, 5 V 2 A DC Ausgang — mit unter 3 W Verbrauch. Mit 62.3 × 42.3 × 22 mm passt er dorthin, wo größere Geräte nicht hinein; das Metallgehäuse wirkt zugleich als Kühlkörper. LEDs für PWR, TP und FX zeigen den Status, 2 Jahre Garantie.
