Die beiden Standards in einer Minute

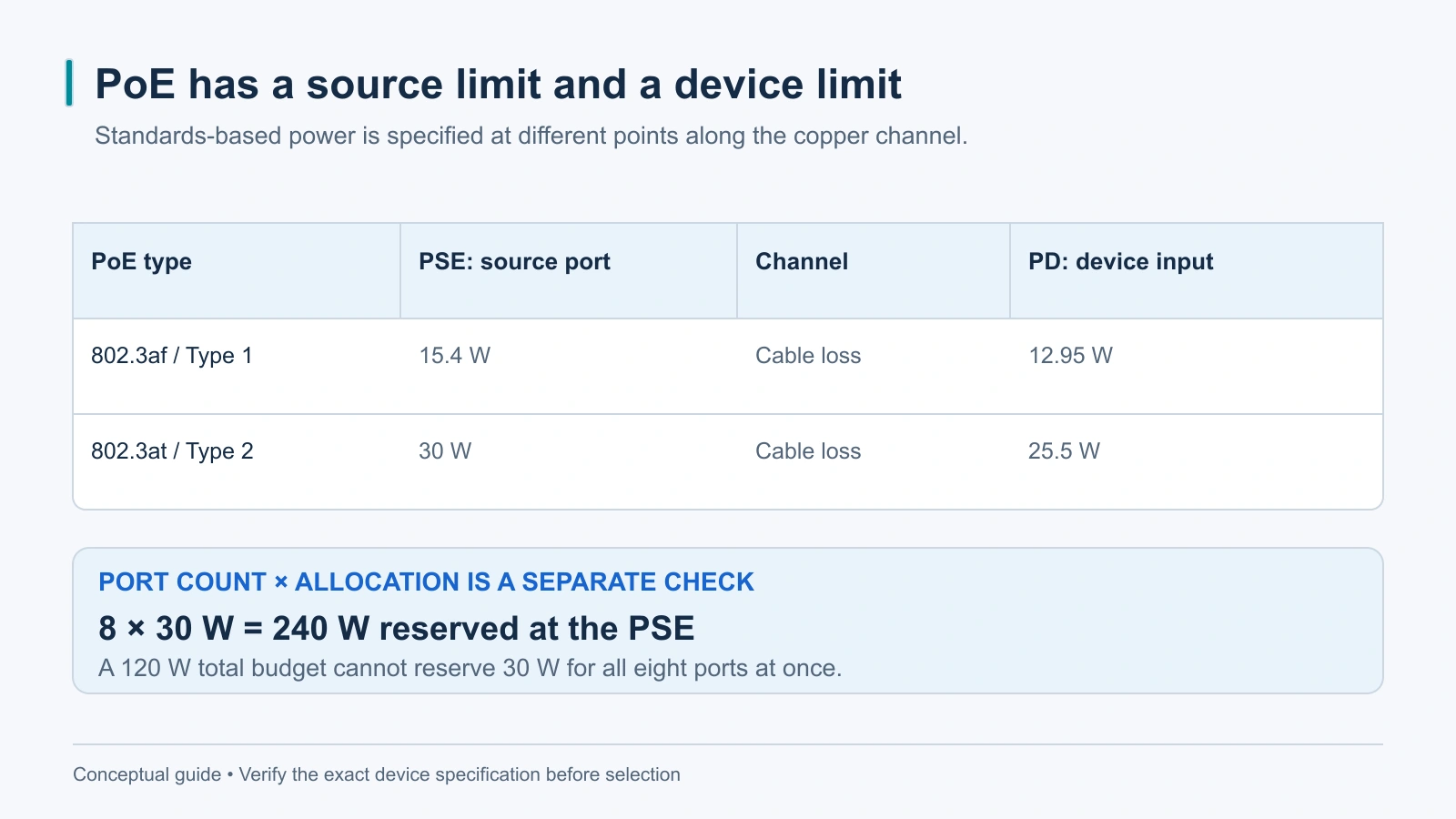

802.3af, der ursprüngliche PoE-Standard, liefert bis zu 15,4 W pro Port auf der Switch-Seite — rund 12,95 W nach Kabelverlusten, mehr als genug für eine feste Kamera. 802.3at, als PoE+ vermarktet, verdoppelt das auf 30 W pro Port, etwa 25,5 W kommen beim Gerät an — für PTZs, Heizungen und Funkmodule. Beide Standards verhandeln automatisch: Ein konformer Switch erkennt den Bedarf des Geräts und erzwingt nie mehr. Die Standards begrenzen den einzelnen Port; Ihre echte Grenze ist das Gesamtbudget des Switches.
Schritt 1 — Den realen Verbrauch notieren, Gerät für Gerät
Öffnen Sie jedes Datenblatt und notieren Sie den Worst-Case-Wert, nicht den typischen. Eine feste 2-MP-Kamera zieht 4–8 W; eine motorisierte PTZ mit Heizung und Wischer kommt auf 25–30 W; eine Outdoor-Wi-Fi-Antenne liegt je nach Klasse zwischen 8 und 25 W. Eine Video-Türsprechanlage oder ein Notlicht braucht vielleicht nur 3–6 W. Bauen Sie eine einfache Tabelle — Gerät, Anzahl, Watt —, denn alle folgenden Schritte multiplizieren davon. Wer hier schätzt, erlebt Projekte, in denen Kameras in der Dämmerung neu starten.
Schritt 2 — Die ×1.2-Reserve-Regel anwenden
Vergleichen Sie eine Summe typischer PD-Watt nicht direkt mit einem PSE-Budget. Ermitteln Sie die PSE-Zuweisung, die jedes Gerät gemäß der dokumentierten Richtlinie des Switches benötigt, einschließlich des anfallenden Kanalverlusts. Rechnen Sie anschließend eine projektspezifische Reserve hinzu. Ein Zuschlag von 20 % kann eine anschauliche Planungsentscheidung sein — keine IEEE-Regel und kein Ersatz für die maximalen Leistungsdaten der Geräte. Acht Kameras erfordern zudem mindestens acht gespeiste Ports.
Schritt 3 — Erst die Port-Klasse prüfen, dann die Summe
Ein Budget kann groß sein und trotzdem Port für Port scheitern. Eine 30-W-PTZ an einem Port, der nur 802.3af verhandelt, bricht zusammen oder startet nie. Alle von uns gelieferten PoE-Switches verhandeln af/at an jedem Port automatisch — jeder Port bedient beide Klassen —, aber das gemeinsame Budget aus Schritt 2 bindet weiter: Acht Ports können nicht alle gleichzeitig 30 W aus einem 65-W-Netteil ziehen. Faustregel: Die Port-Klasse schützt jedes Gerät, das Gesamtbudget schützt alle auf einmal.
Der 250-m-Extend-Modus und wann er sich lohnt
Einige Switches bieten einen herstellerspezifischen Extended-Copper-Modus mit reduzierter Datenrate. Eine beworbene Reichweite von 250 m ist an Bedingungen geknüpft — an das konkrete Kabel, den Aderquerschnitt, die Steckverbinder, die Gerätelast und die Herstellergrenzen — und vom standardmäßigen 100-m-Kanal getrennt zu betrachten. Verifizieren Sie die Funktion für das gewählte Modell und testen Sie Leistung und Verkehr unter den vorgesehenen Bedingungen. Nutzen Sie Glasfaser, wo die Kupferauslegung die Anforderungen nicht erfüllt.
65 W oder 120 W: eine schnelle Entscheidungstabelle
Wählen Sie zuerst genügend PoE-Ports und prüfen Sie dann den Typ jedes Ports sowie das gemeinsame PSE-Budget. Ein Modell mit vier PoE-Ports versorgt höchstens vier direkt gespeiste Geräte; sechs oder acht Kameras brauchen mehr gespeiste Ports. Entscheiden Sie sich erst nach der Berechnung der benötigten Zuweisung für ein Budget von 65 W, 120 W oder mehr. Prüfen Sie den Uplink-Durchsatz unabhängig davon: Gigabit-Geschwindigkeit erhöht die verfügbaren PoE-Watt nicht.
Montage-Gewohnheiten, die das Budget schützen
Drei Gewohnheiten halten einen richtig bemessenen Switch jahrelang ehrlich. Halten Sie Kupferstrecken auf 100 m oder weniger mit zugelassener Cat5e — billiges CCA-Kabel verliert Watt und verletzt obendrein die PoE-Spezifikation. Lassen Sie das Budget eines Ports frei, damit die nächste Kamera ein Einstecken wird, kein Redesign. Und nehmen Sie mit einem Lasttest ab: Starten Sie alle Geräte gemeinsam bei Morgentemperatur und beobachten Sie Renegotiations. Ein nach Tabelle bemessener PoE-Switch fällt selten aus; einer nach Optimismus fällt in der kältesten Nacht des Jahres aus.
