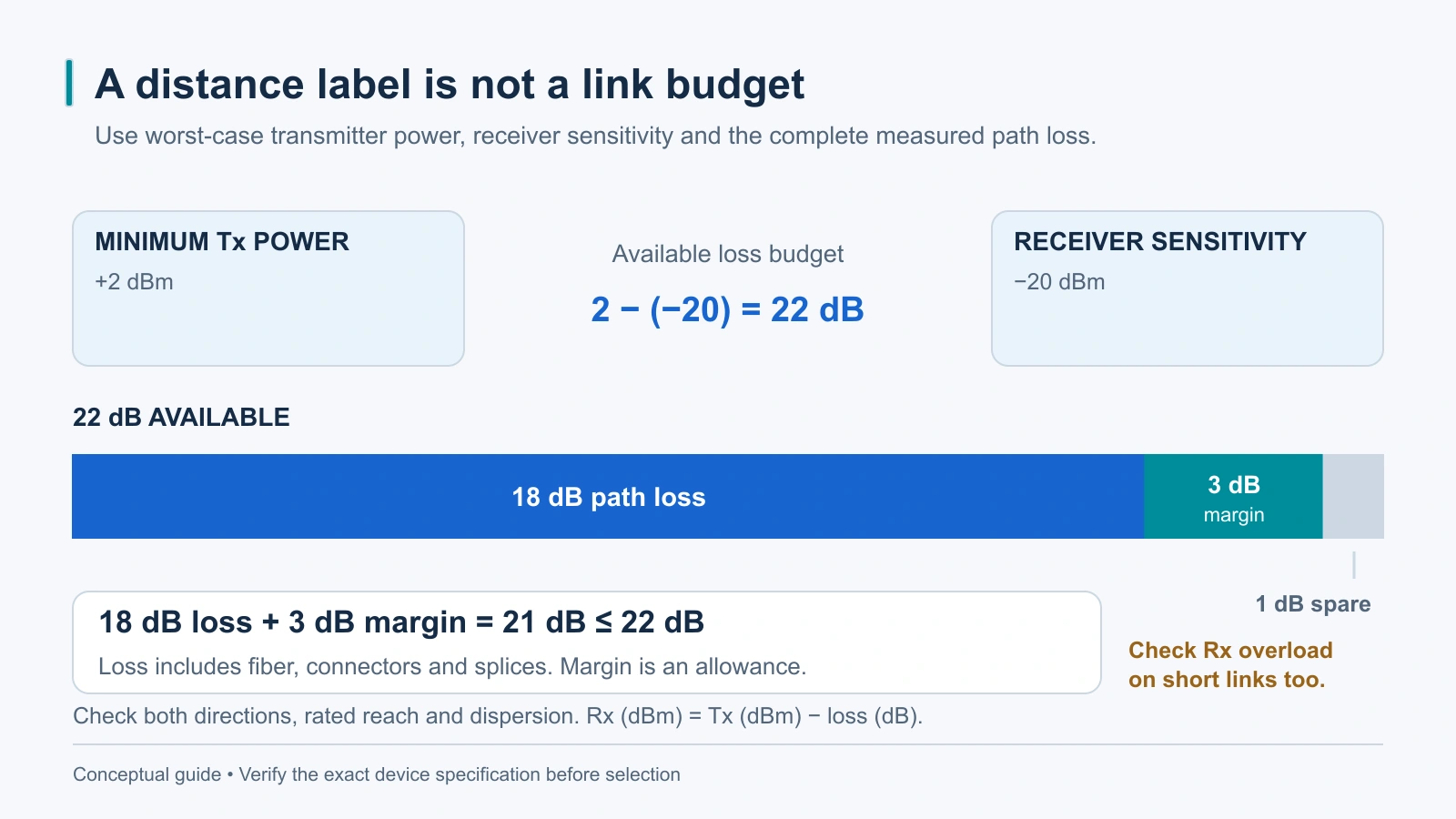

Die Distanz auf dem Etikett ist ein Link-Budget, kein Versprechen
Die auf einem Modul angegebene Distanz gilt unter den dafür spezifizierten Faser- und optischen Bedingungen; sie ist keine universelle Reichweitengarantie. Berechnen Sie das Worst-Case-Budget aus minimaler Sendeleistung minus Empfängerempfindlichkeit, in dB. Berücksichtigen Sie Faser-, Stecker- und Spleißverluste sowie eine dokumentierte Planungsreserve. Prüfen Sie außerdem den maximalen Empfängereingang, den minimalen Streckenverlust sowie die spezifizierte Reichweite und die Dispersionsgrenzen der Optik in beiden Richtungen.
1310 nm gegen 1550 nm — und das A/B-Paar
Viele Singlemode-Optiken arbeiten auf 1310 nm oder 1550 nm und weisen unterschiedliche Dämpfungs- und Dispersionseigenschaften auf. BiDi-Optiken nutzen komplementäre Sende- und Empfangs-Wellenlängenbänder auf einer einzigen Faser. So kann ein Produktpaar TX1310/RX1550 und TX1550/RX1310 verwenden, während andere Familien andere Bänder einsetzen. Lesen Sie die tatsächlichen Modulspezifikationen, statt anzunehmen, die Buchstaben A/B legten universelle Wellenlängen fest.
Die Standard-Distanzklassen
Standards für optische Schnittstellen und die Reichweitenoptionen der Hersteller sind unterschiedliche Etiketten. Gängige Singlemode-Reichweitenoptionen umfassen 10, 20, 40 und 80 km, sind aber keine vier universellen IEEE-Gigabit-Klassen. Auch die Multimode-Reichweite hängt von der Optik und der Fasergüte ab. Wählen Sie eine Schnittstelle, die der Host unterstützt und die für die vorgesehene Faser, Distanz und die optischen Bedingungen spezifiziert ist.
Rechenbeispiel: Budget einer 42-km-Strecke
Route 42 km bei 0,22 dB/km (1550 nm) = 9,2 dB. Dazu zwei Stecker à 0,5 dB = 1,0 dB, vier Fusions-Spleiße à 0,1 dB = 0,4 dB und 2 dB Reparaturreserve für künftige Nachspleiße. Gesamtaufwand: 12,6 dB. Ein 80-km-Klassenmodul (Budget ≈ 26–28 dB) schließt mit reichlich Luft; die 40-km-Klasse (≈ 18 dB) schließt ebenfalls — knapp, mit ~5 dB Reserve, die ein einziger schlechter Stecker fressen könnte. Deshalb runden Feldingenieure auf: Das 80-km-Modul kostet kaum mehr und nimmt die Unsicherheit.
Multimode gegen Singlemode
Multimode-Faser (orange/türkise Mantel, 50/125 oder 62,5/125 µm) ist für Innenräume: günstige Optik, aber Distanz deckelt bei 550 m, und die Laserklasse ist eine andere — ein SX- und ein LX-Modul sind nie austauschbar. Singlemode (gelber Mantel, 9/125 µm) ist alles darüber hinaus: Campus-Steigleitungen, CCTV-Magistraten, Metro- und Carrier-Strecken. Die beiden Fasertypen sind keine zwei Güteklassen desselben — ihre Kerne unterscheiden sich um das 6-Fache, und für einen Typ gefertigte Kupplungen verjustieren den anderen. Bestimmen Sie die Faser ZUERST, bestellen Sie Module danach.
Fünf Fehler, die lange Strecken töten
1) Nach Luftlinien-Distanz statt Kabeltrasse bemessen — das Kabel ist immer 1,2–1,5× die Straße. 2) Verkennen, dass jedes zusätzliche Patch-Panel 0,3–0,5 dB kostet. 3) Zwei BiDi-Module vom Typ A bestellen, weil sie auf Lager waren. 4) 1310/20-km-Module auf eine Route setzen, die 1550 braucht — oberhalb ~30 km verdampft das Budget. 5) Die OTDR- oder Leistungsmesser-Prüfung vor der Abnahme überspringen, sodass die Strecke bei 2 km „läuft“ und bei 30 stirbt, ohne dass jemand weiß warum. Alle fünf sind Planungsfehler, keine Hardwarefehler — und alle fünf gratis zu vermeiden.
Checkliste vor dem Ausbau
Vor der Bestellung: Faserart gemessen (Multimode oder Singlemode?), tatsächliche Trassenlänge bekannt, Stecker- und Spleißanzahl aufgelistet, Wellenlängenpaar festgelegt (A/B für BiDi, gepaart für Dual-Fiber), Distanzklasse mit 3 dB Reserve aufgerundet. Nach der Montage: Optische Leistung in BEIDEN Richtungen mit dem Messgerät erfasst, Werte in die As-built-Dokumentation eingetragen, beide Enden mit Wellenlänge und Paartyp beschriftet. Zwanzig Minuten Messen bei der Abnahme verhindern den klassischen Supportanruf um drei Uhr morgens ein halbes Jahr später.
