HS-SFP-GE-LX20

Q: فيما تُستخدم وحدة HS-SFP-GE-LX20؟

إنها وحدة الجيجابت أحادية النمط الأساسية: 1000Base-LX بطول موجة 1310 نانومتر عبر LC مزدوج، وتبلغ 20 كم على ألياف أحادية النمط 9/125 ميكرومتر. ركّبها في أي فتحة SFP — محولات الوسائط ومبدّلات الألياف لدينا أو منافذ مبدّلات العلامات القياسية — لتمديد وصلة جيجابت بين المباني أو الطوابق أو عقد المزود. بإدخال ساخن واستهلاك أقل من 1 واط.

Q: أي فئة مسافة ينبغي أن أطلب؟

تقدم العائلة معيار 1000Base-LX بفئتي 10 كم (LX10) و20 كم (LX20)، إضافة إلى نسخة متعددة الأنماط 1000Base-SX لمسافة 550 مترًا داخل المباني. تحمل LX20 ميزانية وصلة تصل إلى 15 ديسيبل، بمرسل من -9 إلى -3 ديسيبل وحساسية استقبال -24 ديسيبل. الفئات الأقصر أرخص، فطابق المدى مع الطول الفعلي لأليافك بدلًا من المبالغة في التحديد.

Q: هل هو متوافق مع علامة المبدّل لديّ؟

تتبع الوحدة مقاس MSA مع ذاكرة EEPROM ‏SFF-8472، فتُتعرّف عليها منافذ SFP القياسية؛ وبرمجة التوافق مع علامات مبدّلات محددة متاحة عند الطلب. فئات الحرارة تشمل التجارية من 0 إلى +70 °م والصناعية من -40 إلى +85 °م للخزائن الخارجية. كلها مطابقة لـ RoHS وبليزر فئة 1 وفق IEC 60825.

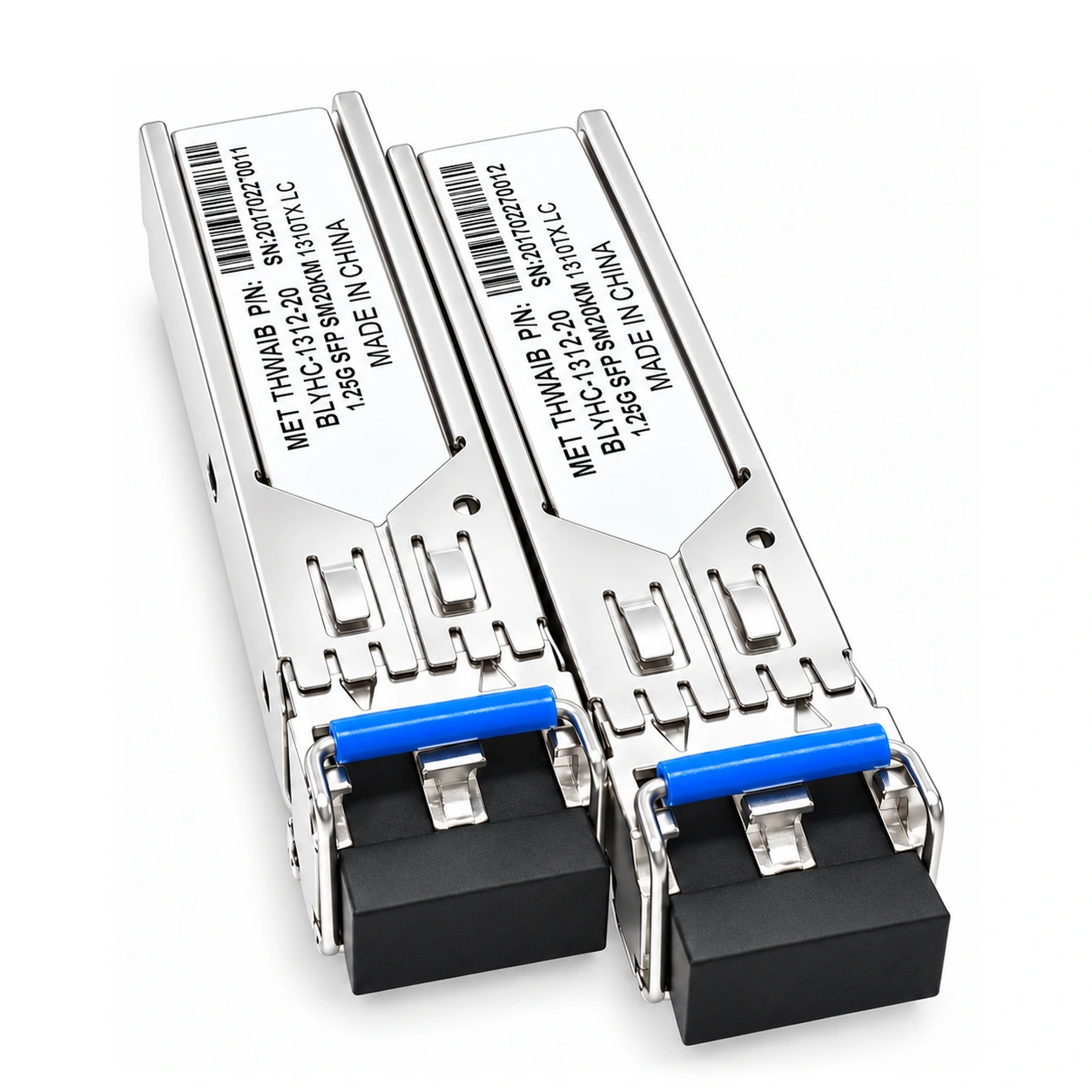

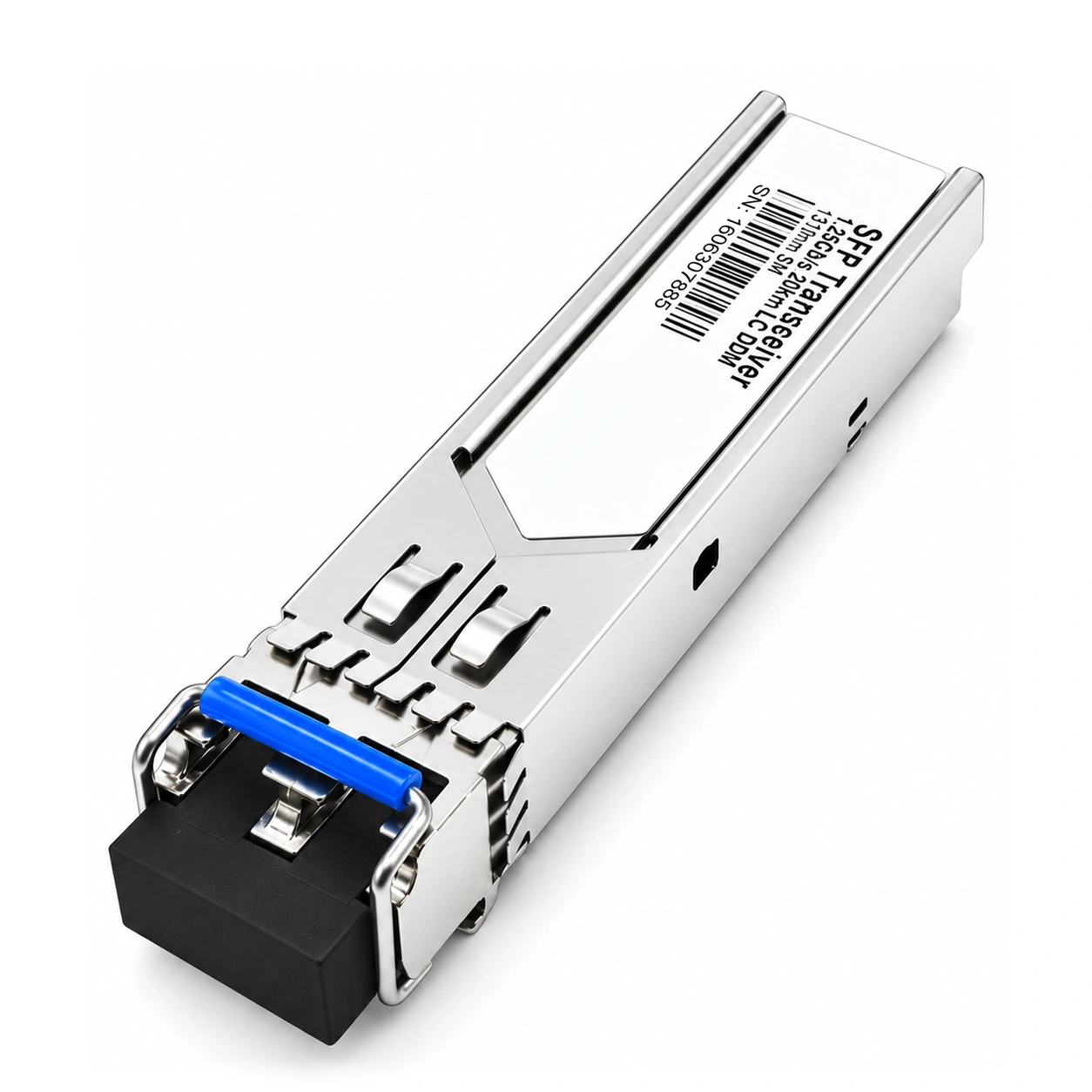

HS-SFP-GE-LX20

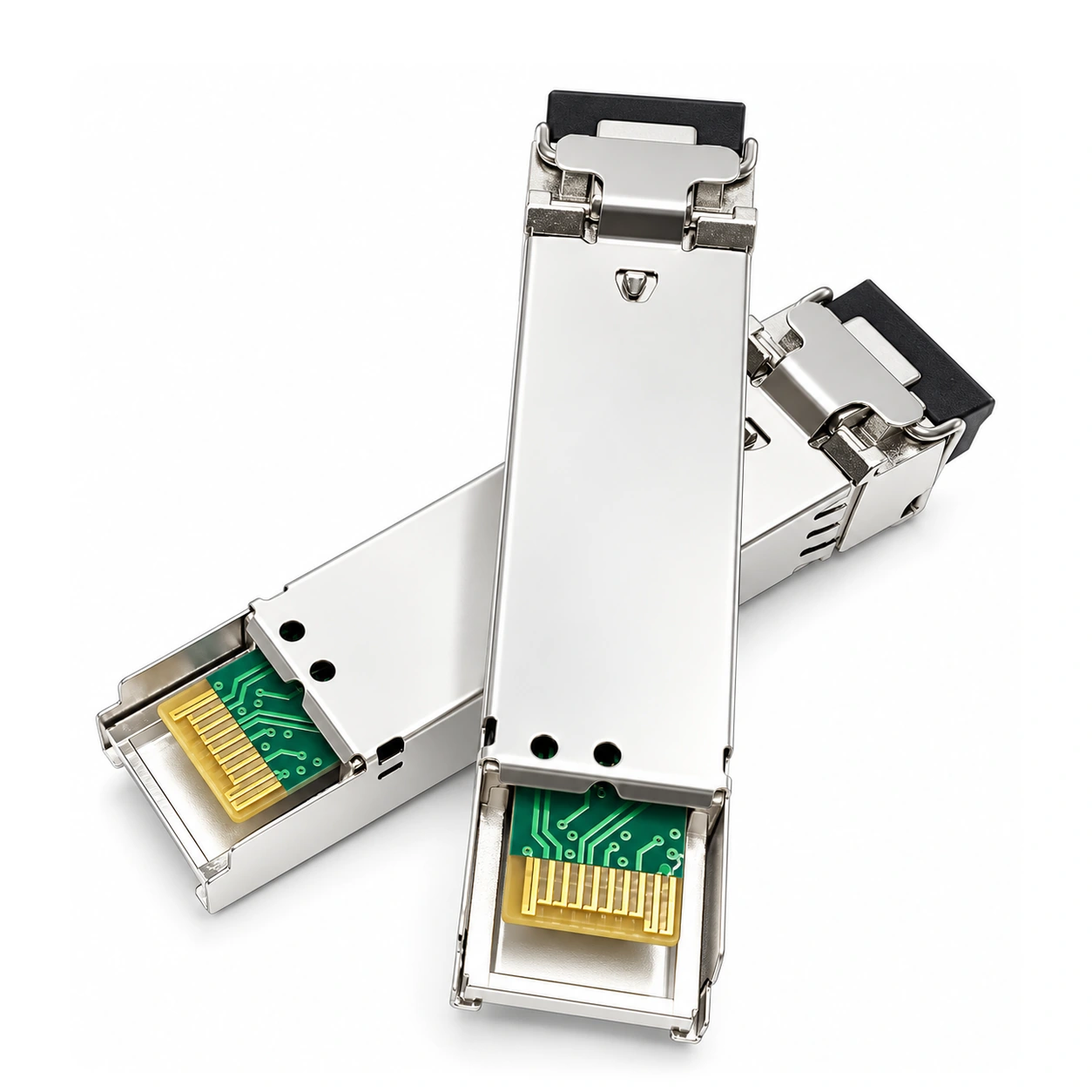

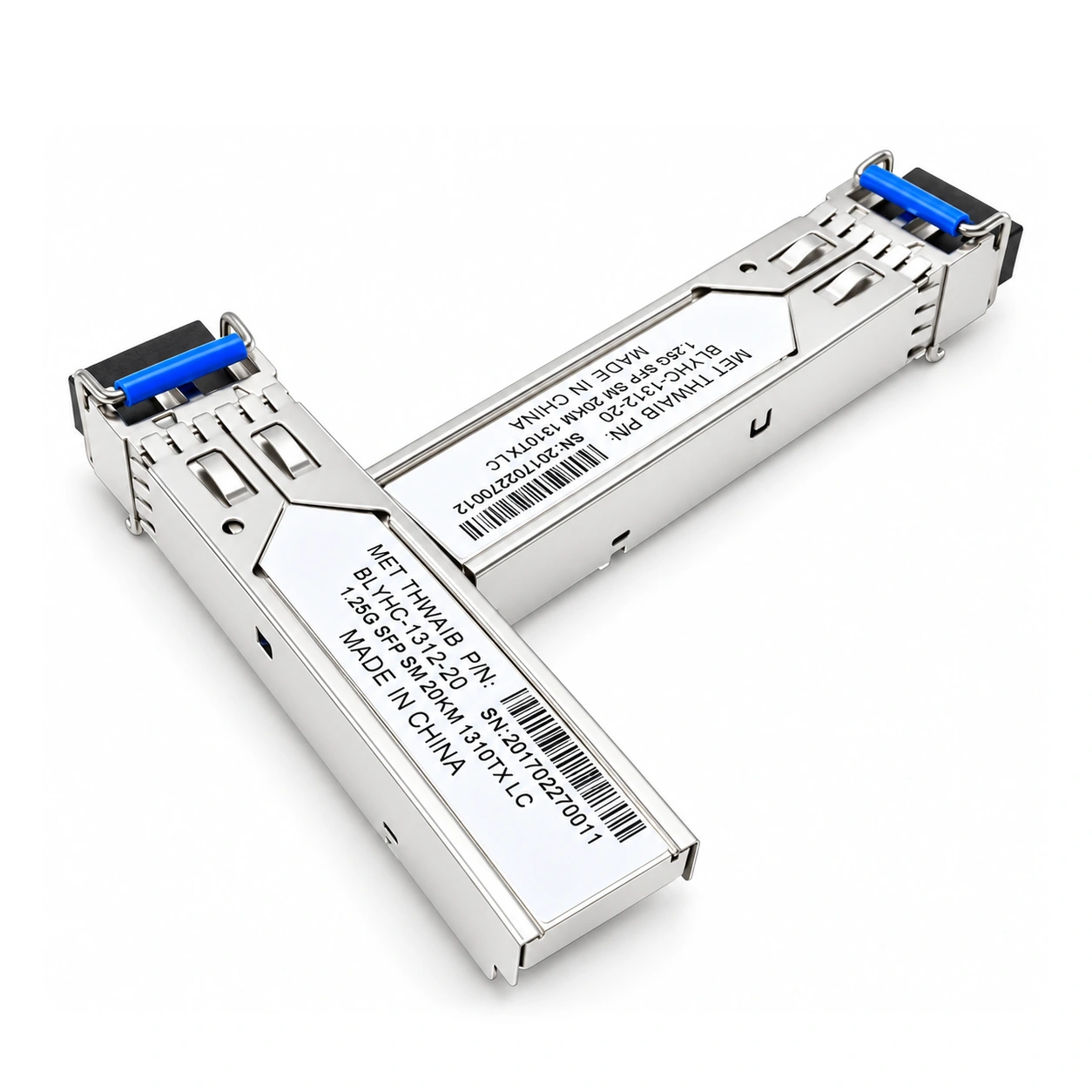

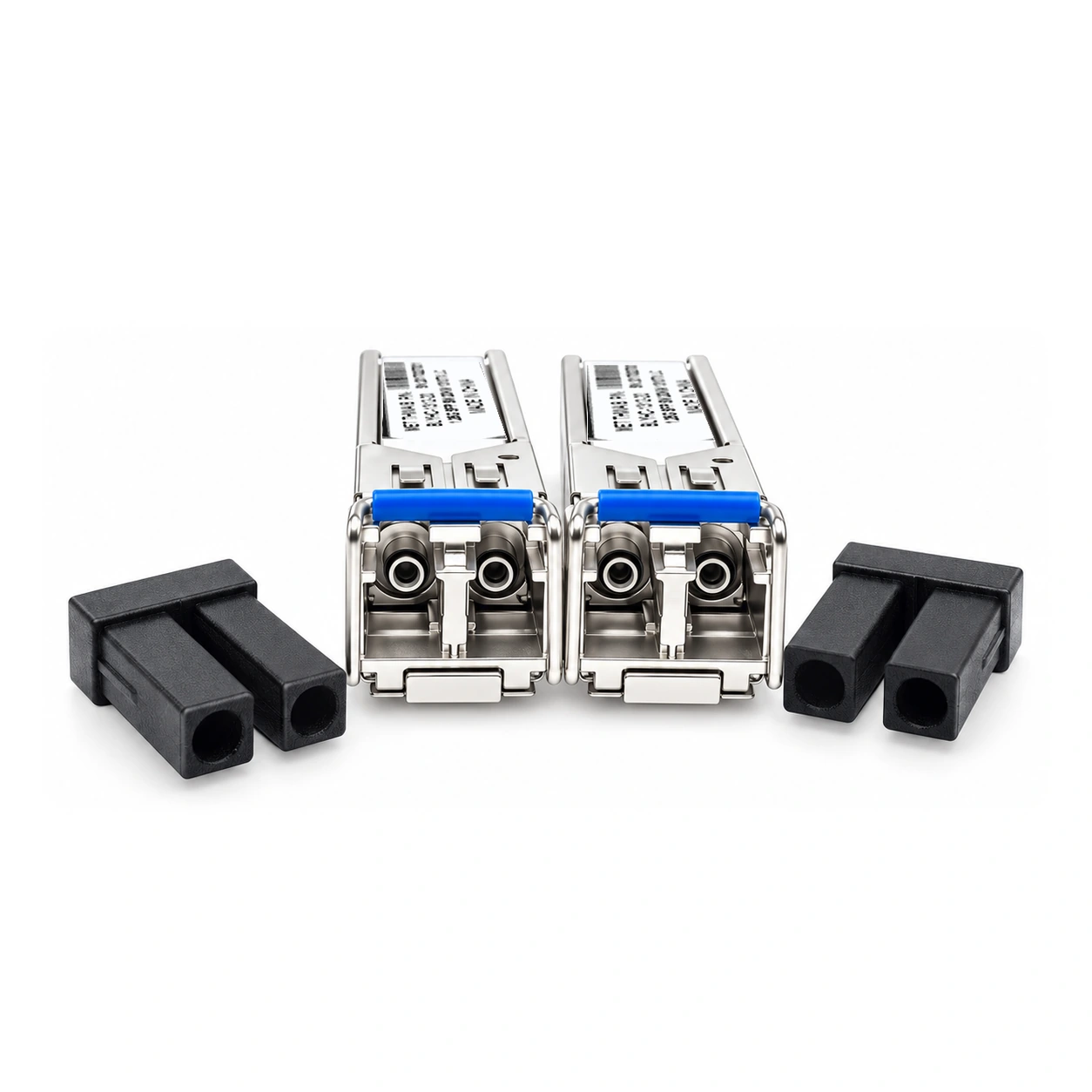

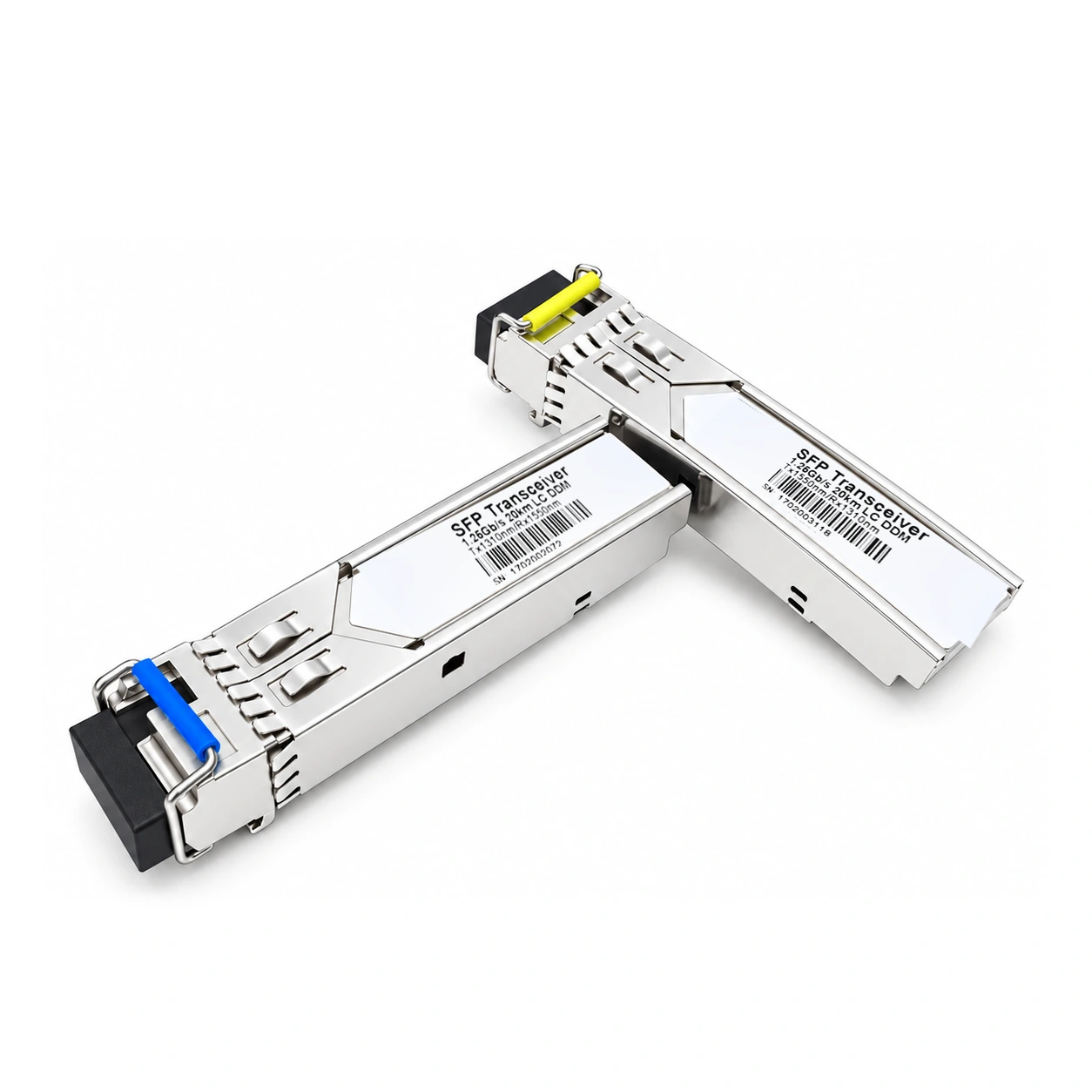

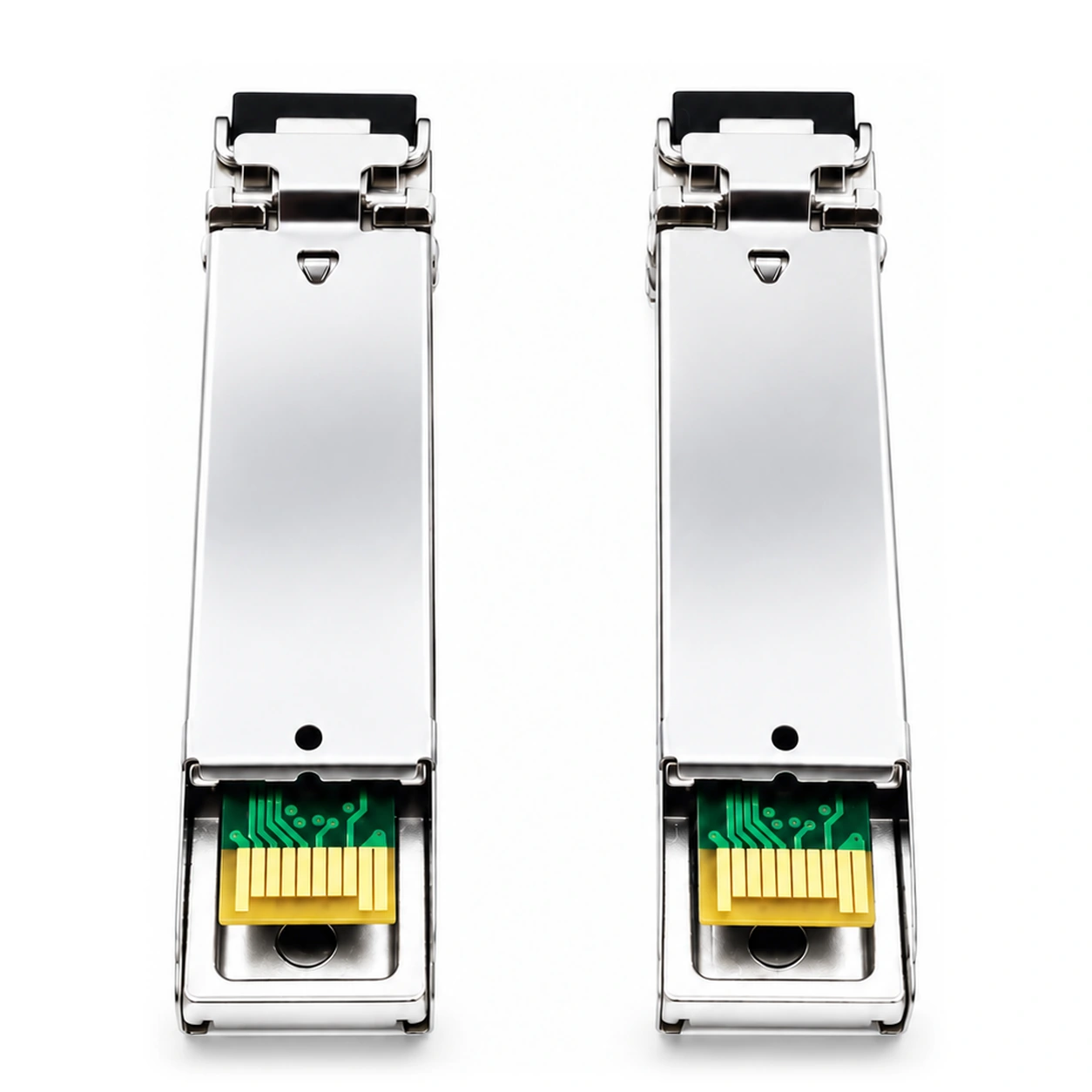

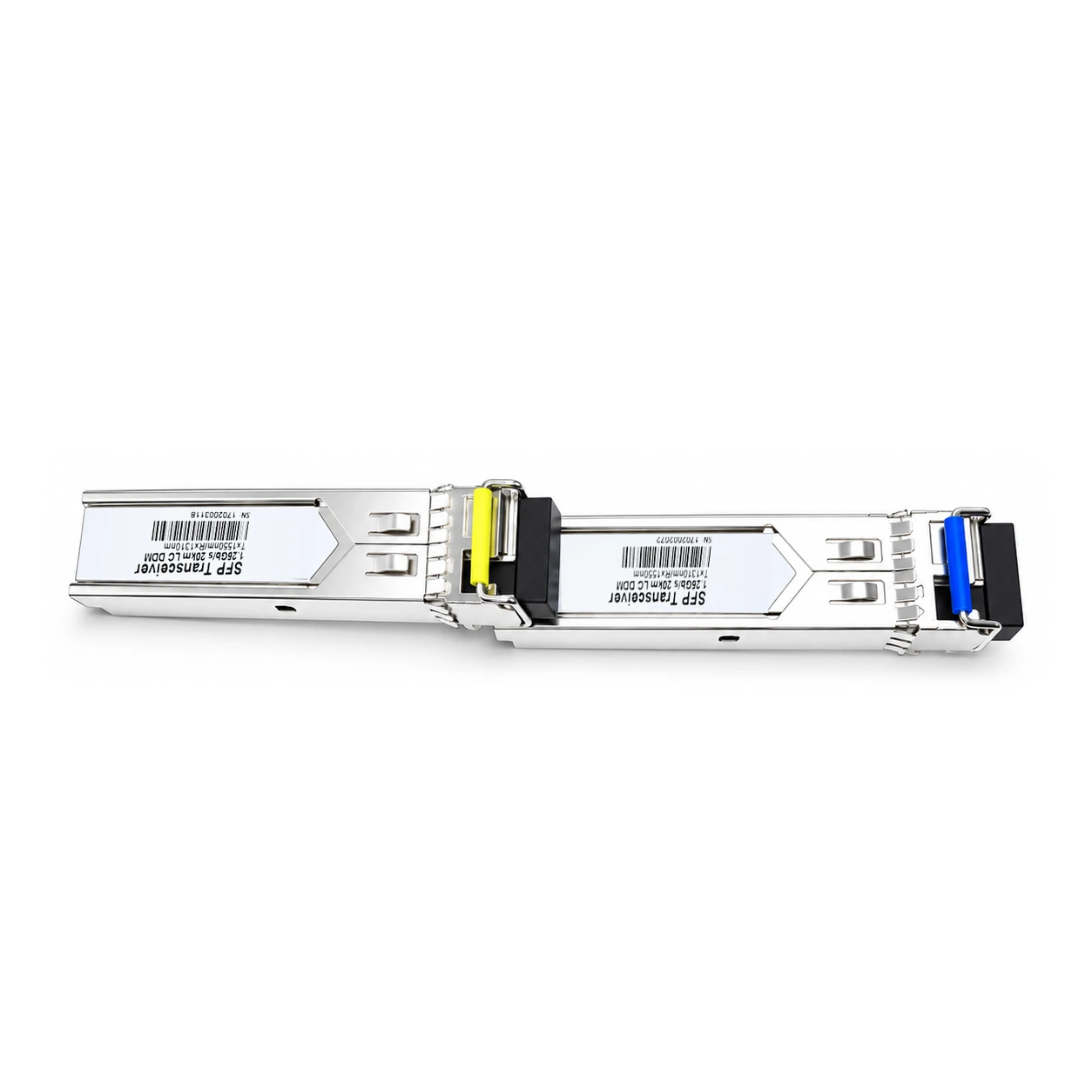

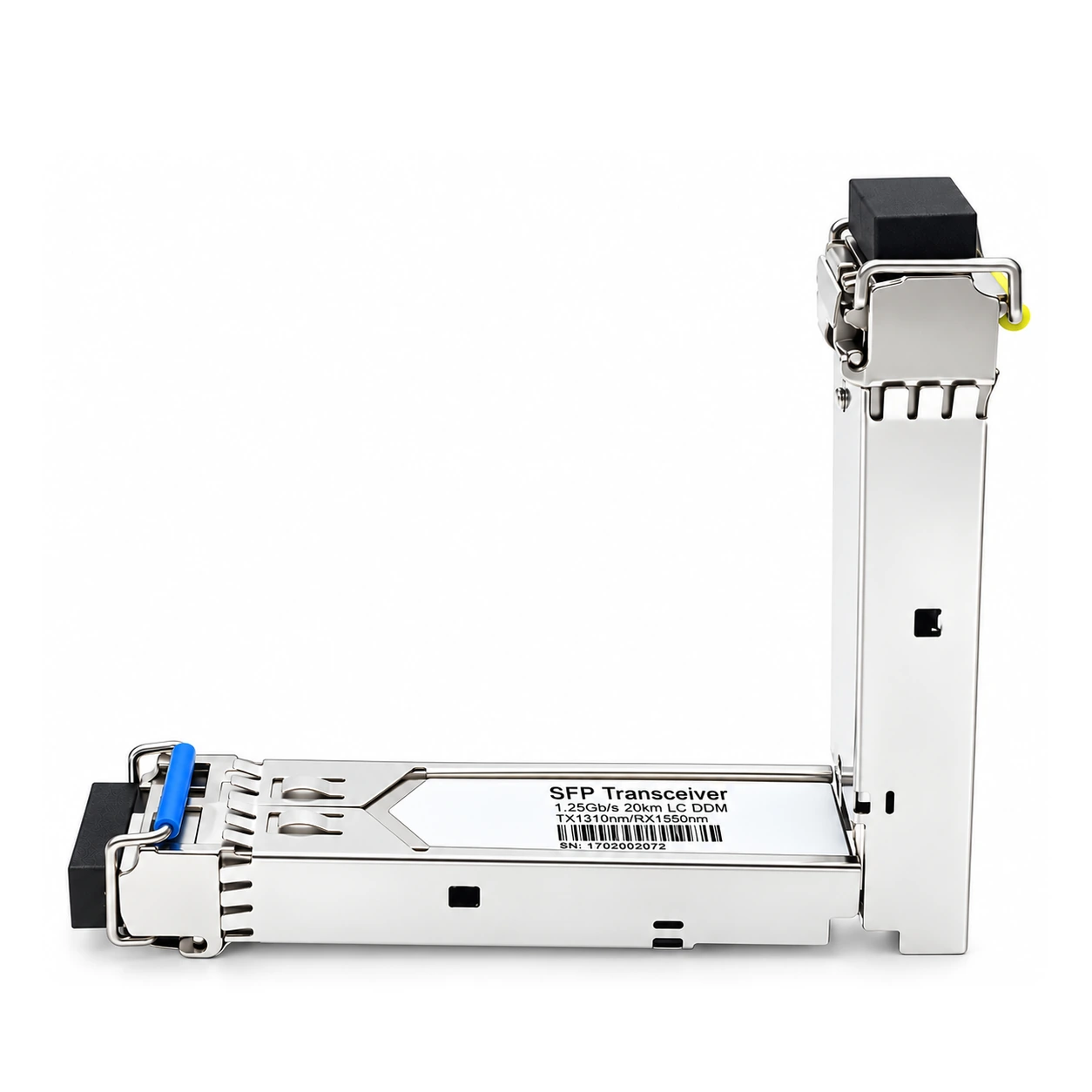

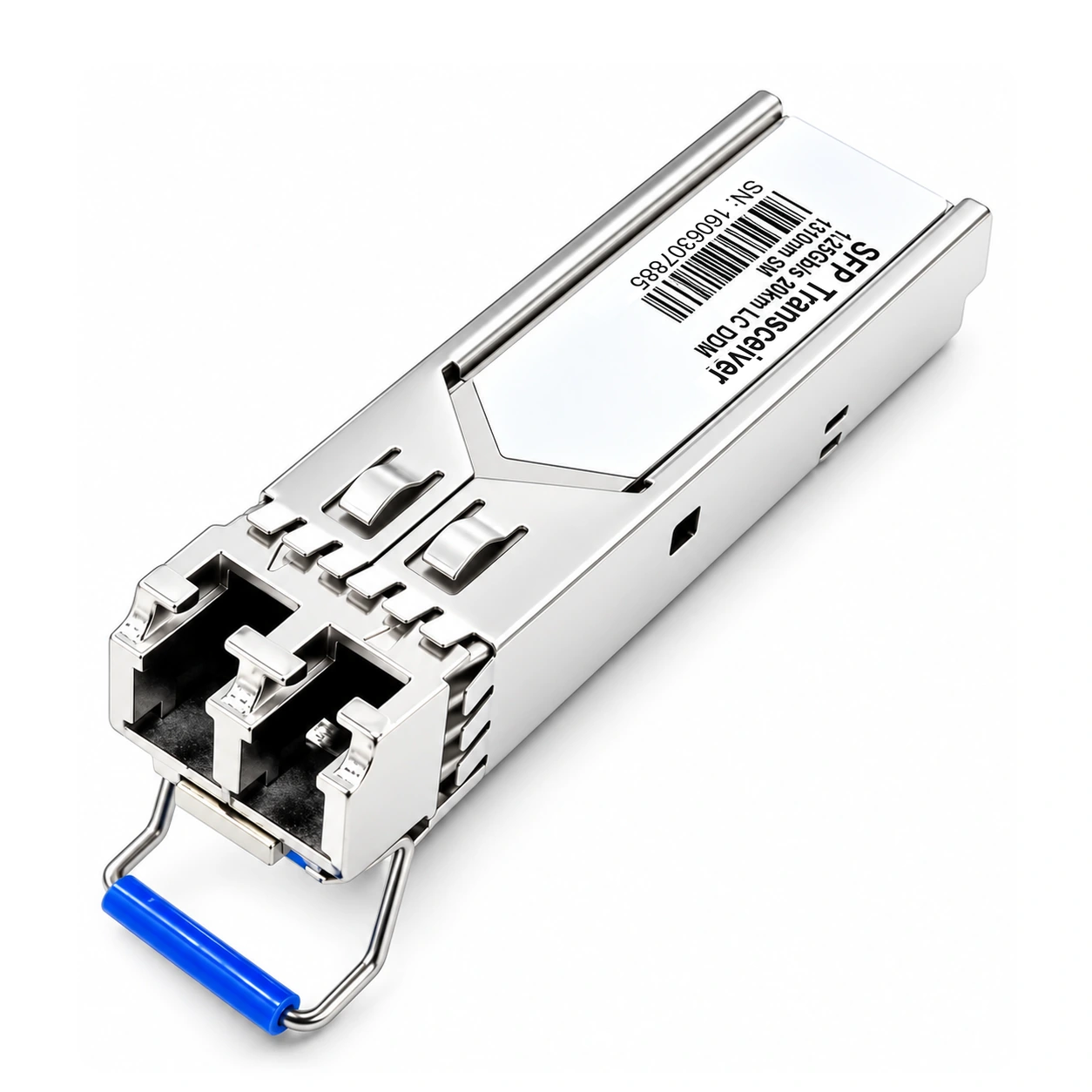

جهاز إرسال واستقبال SFP ‏1.25G — LC مزدوج، 1310 نانومتر FP، 20 كم أحادي النمط

1 × 1.25 Gb/s SFP, duplex LC1310 nm TX / 1310 nm RX (FP laser + PIN)20 km on 9/125 µm SMFضمان سنة واحدة

1.25 جيجابت/ث، متوافق مع 1000Base-LX

LC مزدوج، 20 كم عبر SMF

إدخال ساخن، +3.3 فولت، أقل من 1 واط

ذاكرة EEPROM ‏SFF-8472، بمقاس MSA

درجة حرارة تجارية / موسعة / صناعية

نظرة عامة على المنتج

وحدة 1000Base-LX10/20 الأساسية: ليزر FP بطول موجة 1310 نانومتر، وميزانية وصلة حتى 15 ديسيبل لمسافة 20 كم عبر ألياف SMF ‏9/125 ميكرومتر، وإدخال ساخن بتغذية +3.3 فولت وبناء خالٍ من الرصاص. متاح إصدار صناعي من -40 إلى +85 °م.

المواصفات الفنية

المنافذ	1 × 1.25 Gb/s SFP, duplex LC
طول الموجة	1310 nm TX / 1310 nm RX (FP laser + PIN)
مسافة الإرسال	20 km on 9/125 µm SMF
مدخل الطاقة	+3.3 V, supply current ≤ 300 mA
استهلاك الطاقة	< 1 W typical
قدرة الإرسال TX	-9 ~ -3 dBm
حساسية الاستقبال	≤ -24 dBm (overload -3 dBm)
حرارة التشغيل	0 ~ +70 °C (commercial) / -40 ~ +85 °C (industrial)
حرارة التخزين	-40 ~ +85 °C
الشهادات	RoHS, IEC 60825 laser class 1

معلومات الطلب

الموديل	الوصف
HS-SFP-GE-LX20	1.25G، LC مزدوج، 20 كم SM
HS-SFP-GE-LX10	1.25G، LC مزدوج، 10 كم SM
HS-SFP-GE-SX-MM	1.25G، LC مزدوج، 550 مترًا متعدد الأنماط

موصل SC افتراضيًا؛ وFC/ST والمسافات الأخرى عند الطلب. محولات الطاقة: قابس US افتراضيًا وEU/GB اختياريًا. نماذج فتحة SFP تقبل أي وحدة SFP متوافقة مع MSA، بما في ذلك العلامات التجارية الأخرى (الترميز متاح عند الطلب).

FAQ

فيما تُستخدم وحدة HS-SFP-GE-LX20؟

إنها وحدة الجيجابت أحادية النمط الأساسية: 1000Base-LX بطول موجة 1310 نانومتر عبر LC مزدوج، وتبلغ 20 كم على ألياف أحادية النمط 9/125 ميكرومتر. ركّبها في أي فتحة SFP — محولات الوسائط ومبدّلات الألياف لدينا أو منافذ مبدّلات العلامات القياسية — لتمديد وصلة جيجابت بين المباني أو الطوابق أو عقد المزود. بإدخال ساخن واستهلاك أقل من 1 واط.

أي فئة مسافة ينبغي أن أطلب؟

تقدم العائلة معيار 1000Base-LX بفئتي 10 كم (LX10) و20 كم (LX20)، إضافة إلى نسخة متعددة الأنماط 1000Base-SX لمسافة 550 مترًا داخل المباني. تحمل LX20 ميزانية وصلة تصل إلى 15 ديسيبل، بمرسل من -9 إلى -3 ديسيبل وحساسية استقبال -24 ديسيبل. الفئات الأقصر أرخص، فطابق المدى مع الطول الفعلي لأليافك بدلًا من المبالغة في التحديد.

هل هو متوافق مع علامة المبدّل لديّ؟

تتبع الوحدة مقاس MSA مع ذاكرة EEPROM ‏SFF-8472، فتُتعرّف عليها منافذ SFP القياسية؛ وبرمجة التوافق مع علامات مبدّلات محددة متاحة عند الطلب. فئات الحرارة تشمل التجارية من 0 إلى +70 °م والصناعية من -40 إلى +85 °م للخزائن الخارجية. كلها مطابقة لـ RoHS وبليزر فئة 1 وفق IEC 60825.
