HS-1F1E
Fast Ethernet محول — 1 fiber + 1 copper
1 × 100Base-FX SC + 1 × 10/100Base-TX RJ45IEEE 802.3 / 802.3u / 802.3x1Kضمان سنة واحدة
- تحويل من 10/100BASE-TX إلى 100BASE-FX
- موصل SC، أحادي النمط حتى 100 كم / متعدد الأنماط 2 كم
- Auto-MDI/MDI-X وتفاوض تلقائي
- هيكل معدني قابل للتركيب على الحائط
- ضمان سنتان
نظرة عامة على المنتج
يوسّع HS-1F1E وصلة نحاسية 10/100BASE-TX عبر ألياف 100BASE-FX أحادية أو متعددة الأنماط. هيكل معدني قابل للتركيب على الحائط وإعادة توجيه بسرعة الخط الكاملة، ما يجعله خيارًا موثوقًا للمراقبة والحرم الجامعي وشبكات المزودين. يُشحن بنسختي الليفين (S) أو زوج WDM أحادي الليف A/B — نفس الهيكل والاختلاف في وحدة الإرسال الضوئية فقط.
المواصفات الفنية
| المنافذ | 1 × 100Base-FX SC + 1 × 10/100Base-TX RJ45 |
|---|---|
| المعايير | IEEE 802.3 / 802.3u / 802.3x |
| جدول عناوين MAC | 1K |
| إطارات Jumbo | 64–1518 bytes (no jumbo) |
| عرض نطاق اللوحة الخلفية | 1 Gbps |

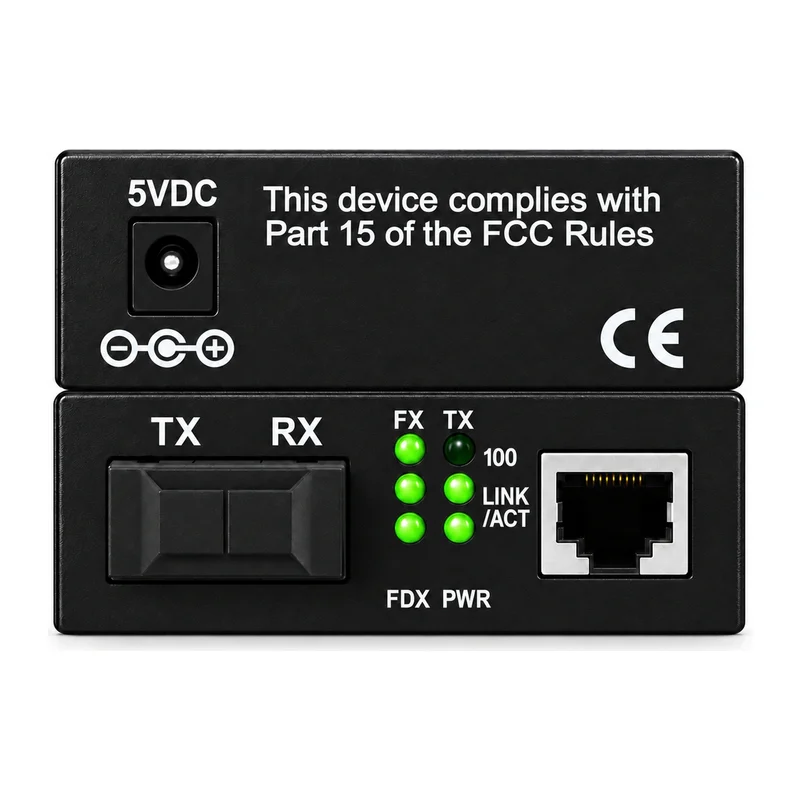

| مؤشرات LED | PWR, FDX, Link/Act, 100M-TX, 100M-FX, SPEED |
| مدخل الطاقة | DC 5 V 1 A (AC adapter 100–240 V) |
| استهلاك الطاقة | ≤ 5 W |
| الشهادات | CE, FCC Class A, RoHS, CCC |
| حرارة التشغيل | 0 ~ +75 °C |
| حرارة التخزين | -20 ~ +85 °C |
| الرطوبة | 5–90% non-condensing |
| الأبعاد (ط×ع×ا) | 95 × 70 × 25 mm |
| الوزن | 0.6 kg |
| الضمان | 1 year |
معلومات الطلب
| الموديل | الوصف |
|---|---|
| HS-1F1E-S | نسخة الليفين SC — تغطية كاملة للمسافات، 550 م متعدد الأنماط حتى 120 كم أحادي؛ العلبة تحمل HS-1F1E-S |

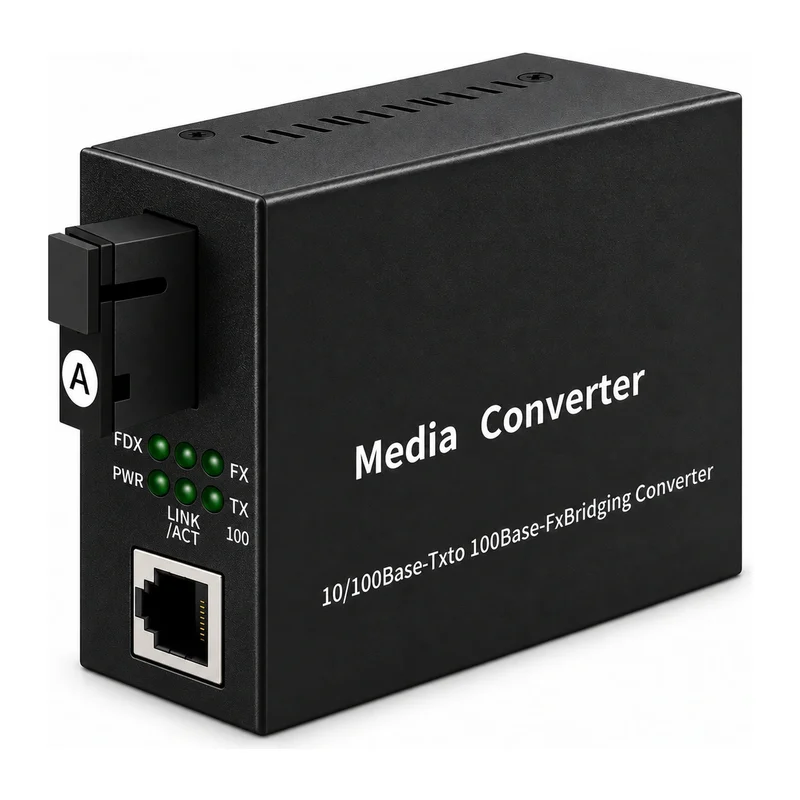

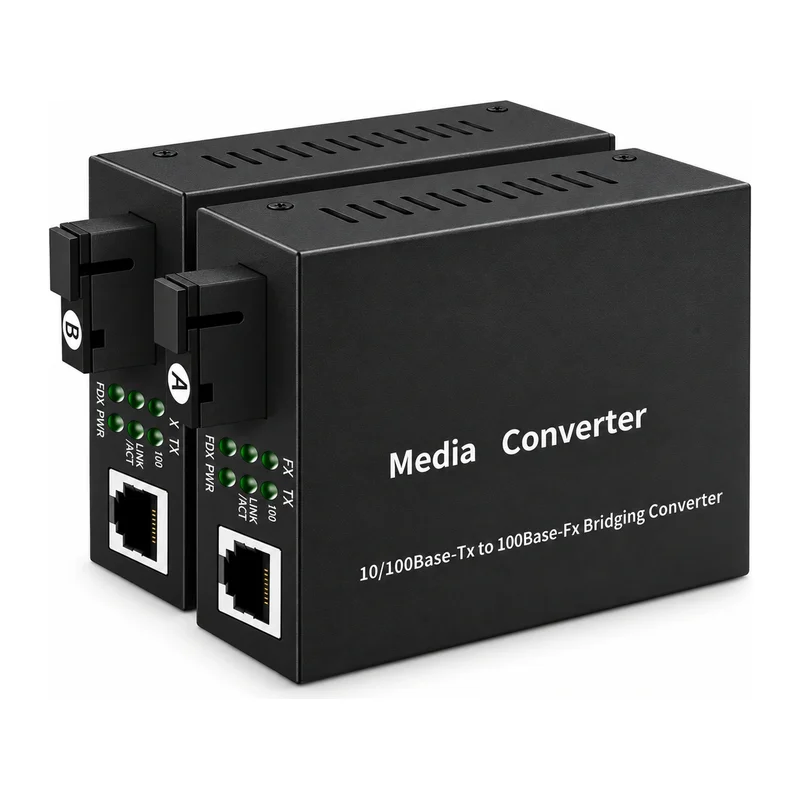

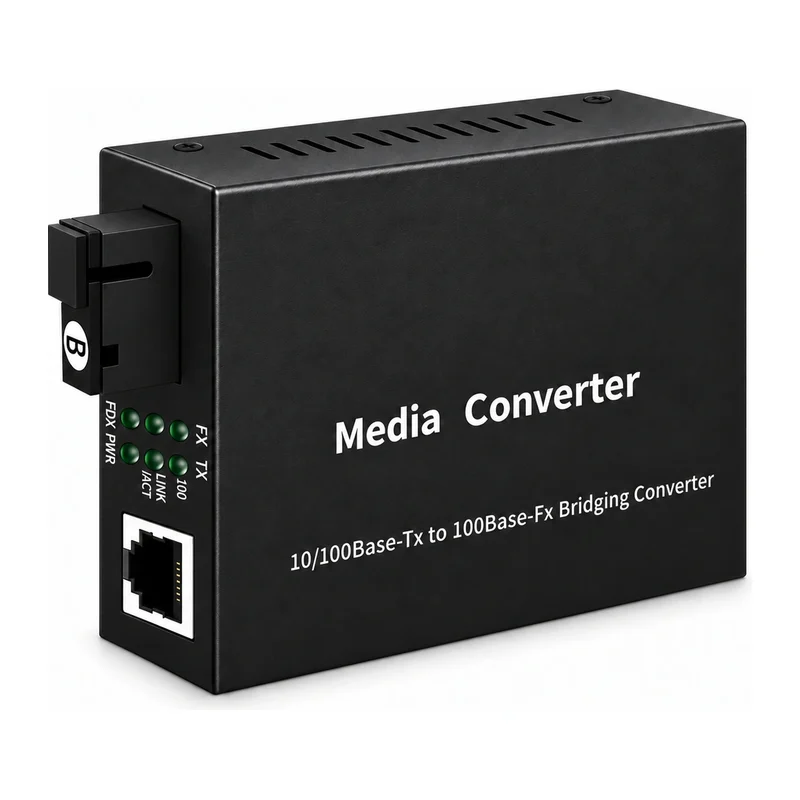

| HS-1F1E-A/B20 | زوج WDM أحادي الليف (إرسال 1310 / استقبال 1550 نانومتر) — العلبة تحمل HS-1F1E-A/B20 والجهازان A20 / B20؛ خيارات المسافة 3–120 كم |
موصل SC افتراضيًا؛ وFC/ST والمسافات الأخرى عند الطلب. محولات الطاقة: قابس US افتراضيًا وEU/GB اختياريًا. نماذج فتحة SFP تقبل أي وحدة SFP متوافقة مع MSA، بما في ذلك العلامات التجارية الأخرى (الترميز متاح عند الطلب).
تطبيقات نموذجية
المراقبة والأمنالشركات والحواضن الجامعيةمزودو الخدمة / الشبكات الحضرية
FAQ
ما هي الاستخدامات المعتادة لجهاز HS-1F1E؟
يحوّل الخط النحاسي 10/100BASE-TX إلى ألياف 100BASE-FX، بحيث يمكن ربط كاميرا أو حاسوب أو مبدّل يقع أبعد من حد الـ 100 متر للنحاس عبر ألياف متعددة الأنماط حتى 2 كم أو أحادية النمط حتى 100 كم. الاستخدامات المعتادة: كاميرات المراقبة ومباني الحرم الجامعي وروابط المزودين، مع هيكل معدني للتركيب الجداري في الداخل أو الخزائن.
أي إصدار أطلب: ليفتان أم ليفة واحدة؟
اختر حسب الكابل والمسافة. موديلات الليفتين (HS-1F1E-S20) تستخدم ليفين وتصل إلى 20 كم على الألياف أحادية النمط، وإصدارات متعددة الأنماط تغطي 2 كم. موديلات WDM بليفة واحدة ترسل بطول 1310 نانومتر في اتجاه و1550 نانومتر في الاتجاه الآخر عبر ليفة واحدة، وتُطلب بزوج A/B: طرف A والآخر B. المسافات من 40 إلى 100 كم عند الطلب.
هل يعمل فور التوصيل؟ وما التغذية التي يحتاجها؟
نعم — بفضل التفاوض التلقائي وAuto-MDI/MDI-X يكفي توصيل الليف وكابل الشبكة، وتؤكد مؤشرات PWR وTP وFX وجود الوصلة. التغذية من المحول المرفق: مدخل ترددي 100–240 فولت وخرج مستمر 5 فولت 2 أمبير، وباستهلاك نحو 2 واط فقط. بشهادات CE وFCC وRoHS وCCC وضمان سنتين.
