أين تقف المحولات حول OLT
OLT يحوّل الألياف إلى وصلات المشتركين، لكن العقدة حوله ما زالت تعمل بالنحاس وقفزات ليفية قصيرة. بين POP وخزانة الشارع توجد عادة ليفة ربط خلفي واحدة؛ وداخل العقدة تتصل أجهزة OLT والموجّهات ونقاط الوصول بالنحاس. محولات الوسائط ومبدّلات الألياف هي المادة الرابطة: تحمل تلك الليفة إلى داخل العقدة وتسلّمها لمبدّل التجميع النحاسي الذي يغذي كل OLT. خطط لهذه القطع الثلاث أولًا — الربط الخلفي ثم التجميع ثم الرف — وتُبنى العقدة من نفسها.
تشكيلة عقدة مرجعية

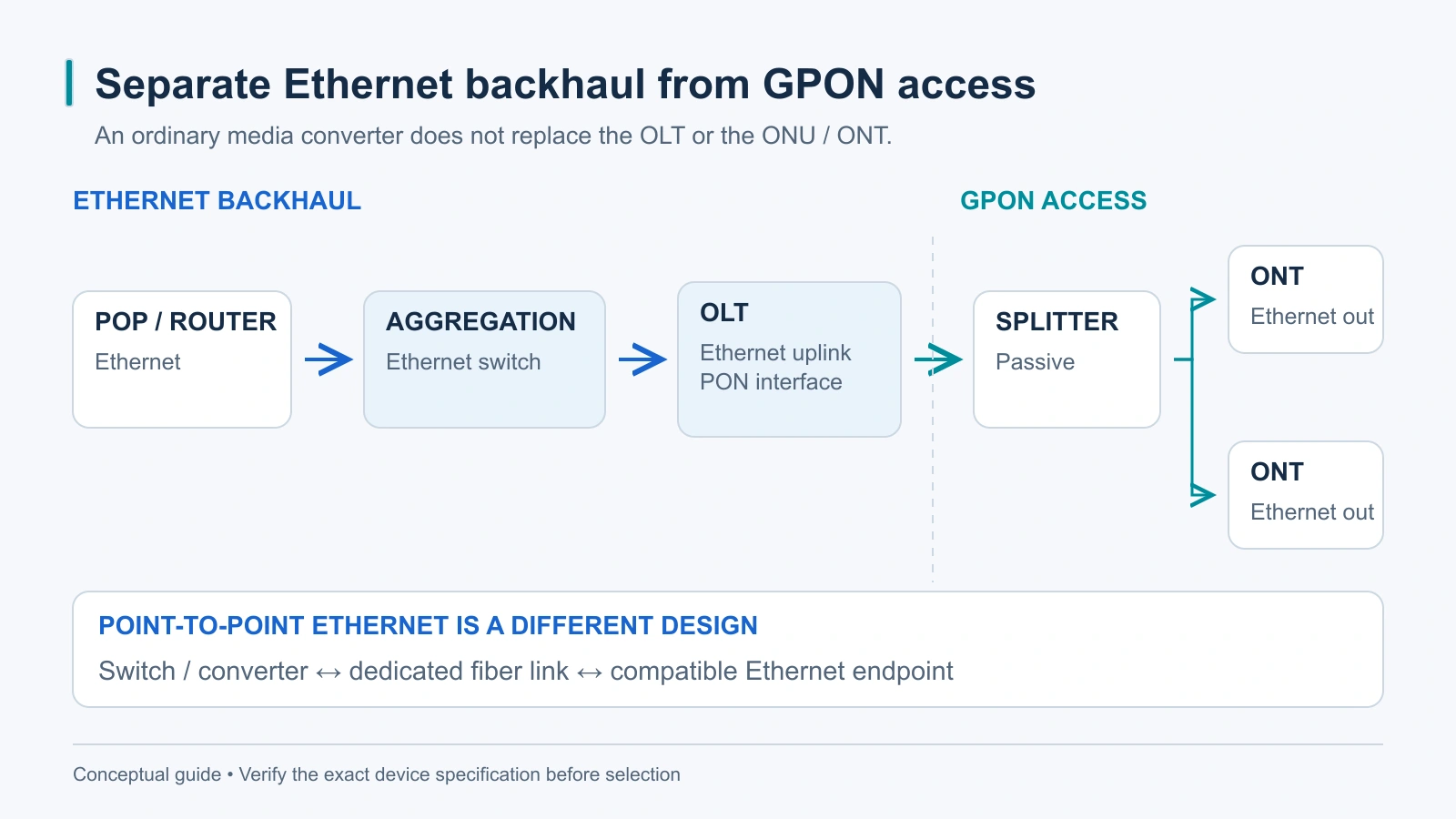

قد تجمع عقدة الحي موجّهًا أو مبدّل تجميع، وOLT واحدًا أو أكثر، والتوزيع البصري، وطاقة احتياطية. اختر الواجهات وفق المواصفات الفعلية لأجهزة OLT والربط الخلفي: قد تكون منافذ الربط نحاسية أو ليفية وقد تحتاج سعة 1G أو 10G أو أعلى. وصلة Ethernet BiDi من نقطة إلى نقطة هي أحد التصاميم الممكنة للربط الخلفي، وليست واجهة مشتركي PON.
عدّ الألياف: لماذا يتفوق BiDi في الربط الخلفي
يمكن أن يقلل Ethernet BiDi عدد الليفات اللازمة لربط خلفي متوافق من نقطة إلى نقطة. تحقق من نطاقي الطول الموجي المتكاملين للإرسال والاستقبال TX/RX، ودعم المضيف، والمعدل، ونافذتي القدرة في الاتجاهين. واختر المدى من المسار المقيس ومواصفات البصريات، لا بمجرد اختيار وسم مسافة أطول. ولا يفيد DDM إلا حين يدعم كل من الوحدة والمضيف الوصول إليه.
تحديد حجم مبدّل التجميع
حدّد حجم التجميع من أنواع منافذ الربط الموثقة لأجهزة OLT ومن حركة المرور المتوقعة، لا من عدد المشتركين أو المنافذ النحاسية وحدها. وأدرج احتياجات الموجّه والإدارة والنمو. منفذ الألياف الثاني ليس سوى وصلة احتياطية حتى يصبح جزءًا من طوبولوجيا مصممة. وتتطلب المسارات الاحتياطية دعمًا لمنع الحلقات وسلوكًا مجرّبًا لتجاوز الأعطال.
تغذية العقدة وتركيبها على الرف وحمايتها
خطط لنظام طاقة بتصنيف مناسب وطاقة احتياطية لحِمل العقدة المقصود. وأكد توافق الهيكل والتكرار المثبت قبل مركزة تغذية المحولات. ووثق أي المعدات تبقى متغذية أثناء عطل التغذية أو الدارة، وضع ملصقًا على كل وصلة، واختبر سلوك الاحتياطي المقصود قبل التسليم.
النمو من عقدة واحدة إلى سلسلة
سلسلة العقد تتقاسم السعة وتنشئ اعتمادًا على معدات المنبع. صمم الطوبولوجيا والحماية ومتطلبات الحركة لكل قفزة قبل استخدام المنافذ الاحتياطية. واستعن بمعدل استخدام الواجهات وعدادات الأخطاء لتحديد التشبع؛ فـDDM يقيس صحة البصريات لا عرض النطاق. وتتطلب الترقية إلى 10G مضيفين وبصريات 10G متوافقين في الطرفين.
قائمة فحص تشغيل عقدة جديدة
قبل أن تغلق الخزانة: قس القدرة الضوئية لكل ليفة واكتب قيمتها بالديسيبل على الملصق؛ وتأكد أن كل زوج A/B هو فعلًا A في طرف وB في الآخر؛ وتحقق أن كل خط نحاسي أو PoE يبقى دون 100 متر؛ وشغّل الحمل كاملًا دفعة واحدة وراقب إعادة التفاوض؛ وصوّر الرف جاهزًا لملف قطع الغيار. خمس عشرة دقيقة من الانضباط لكل عقدة تلغي معظم بلاغات الأعطال التي تولّدها شبكات الأحياء لسنوات.
